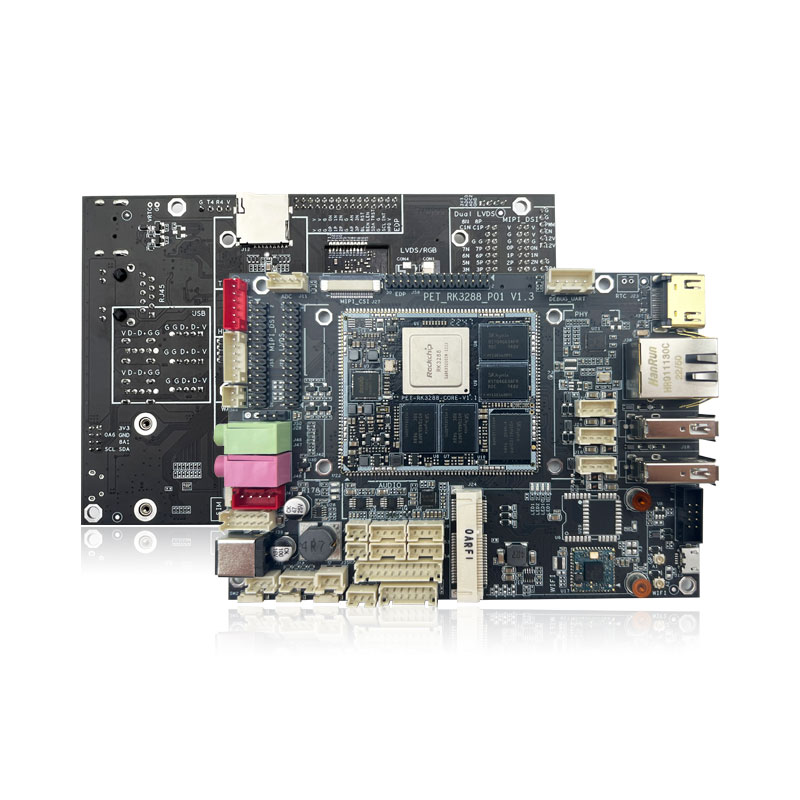

一、PET_RK3288_P01 主板功能

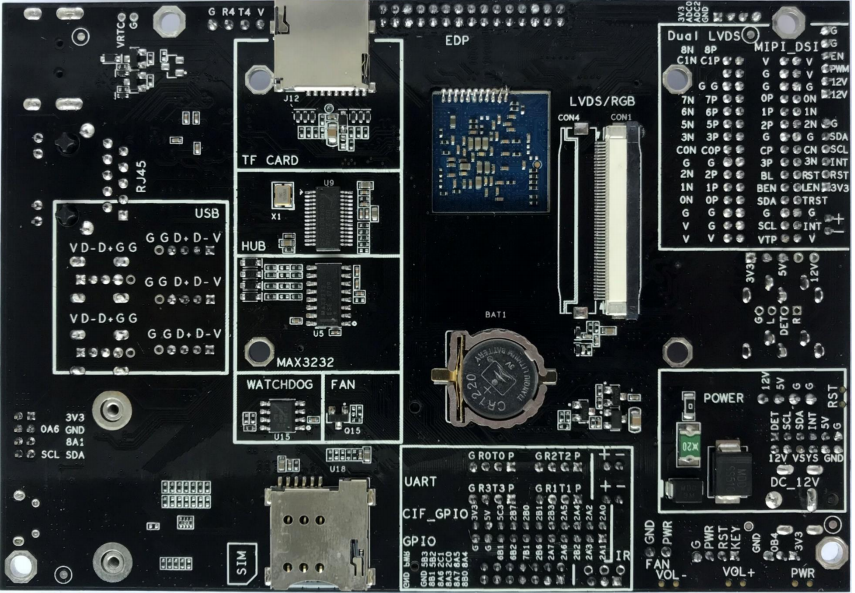

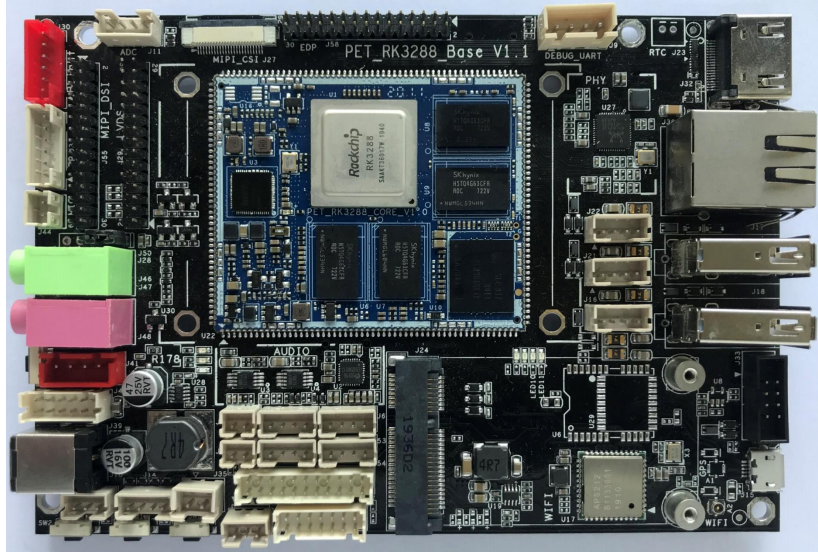

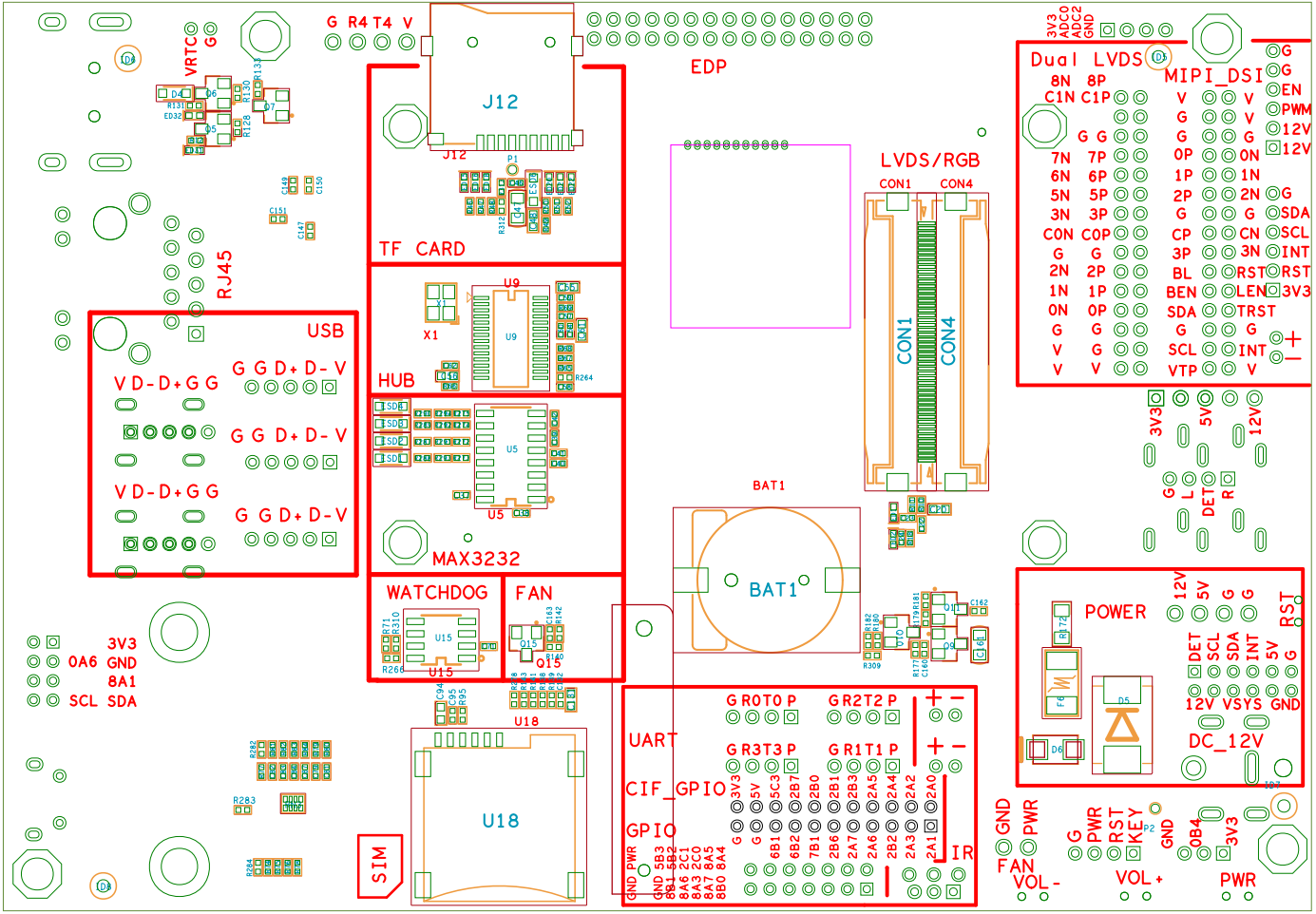

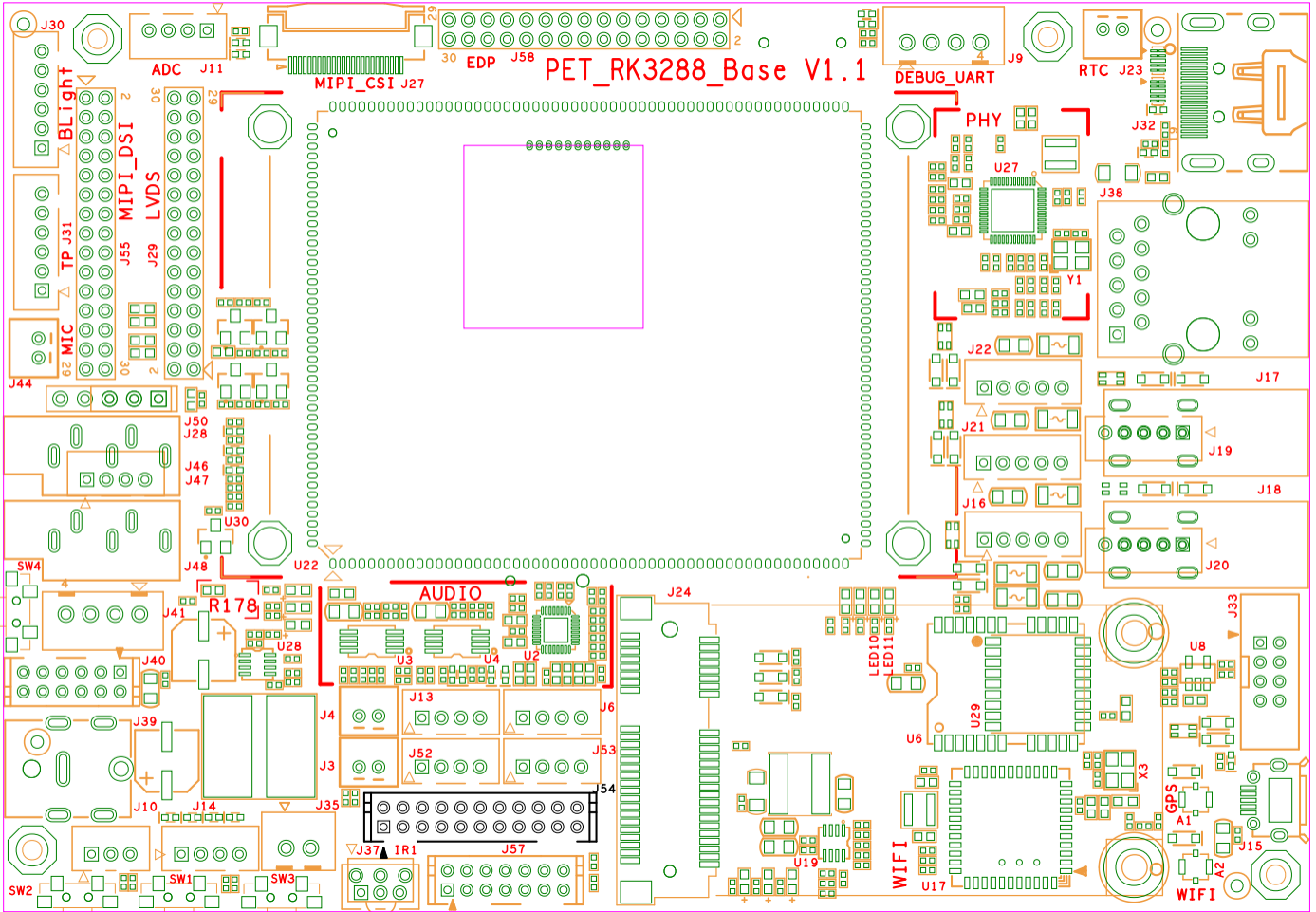

二、PET_RK3288_P01 主板接口位置图

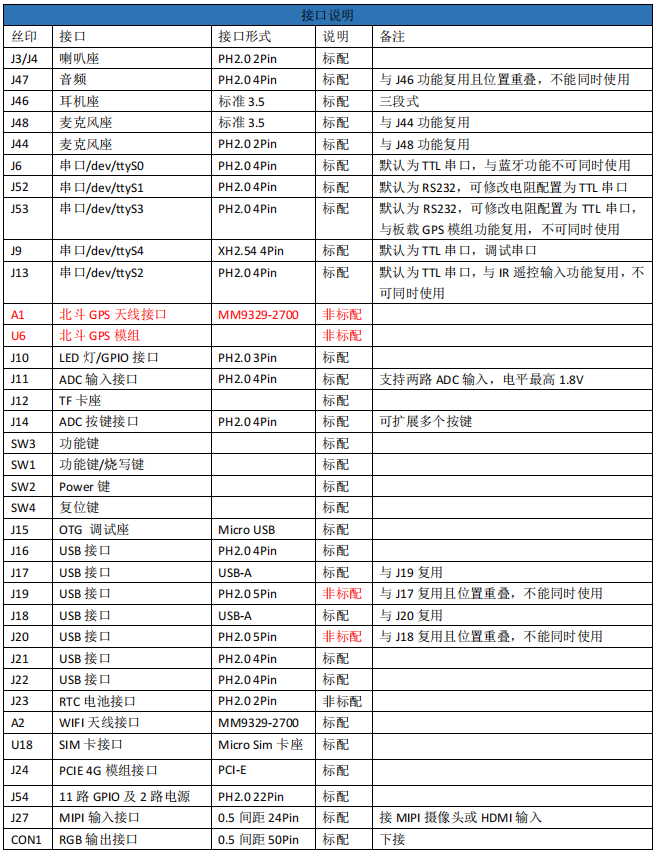

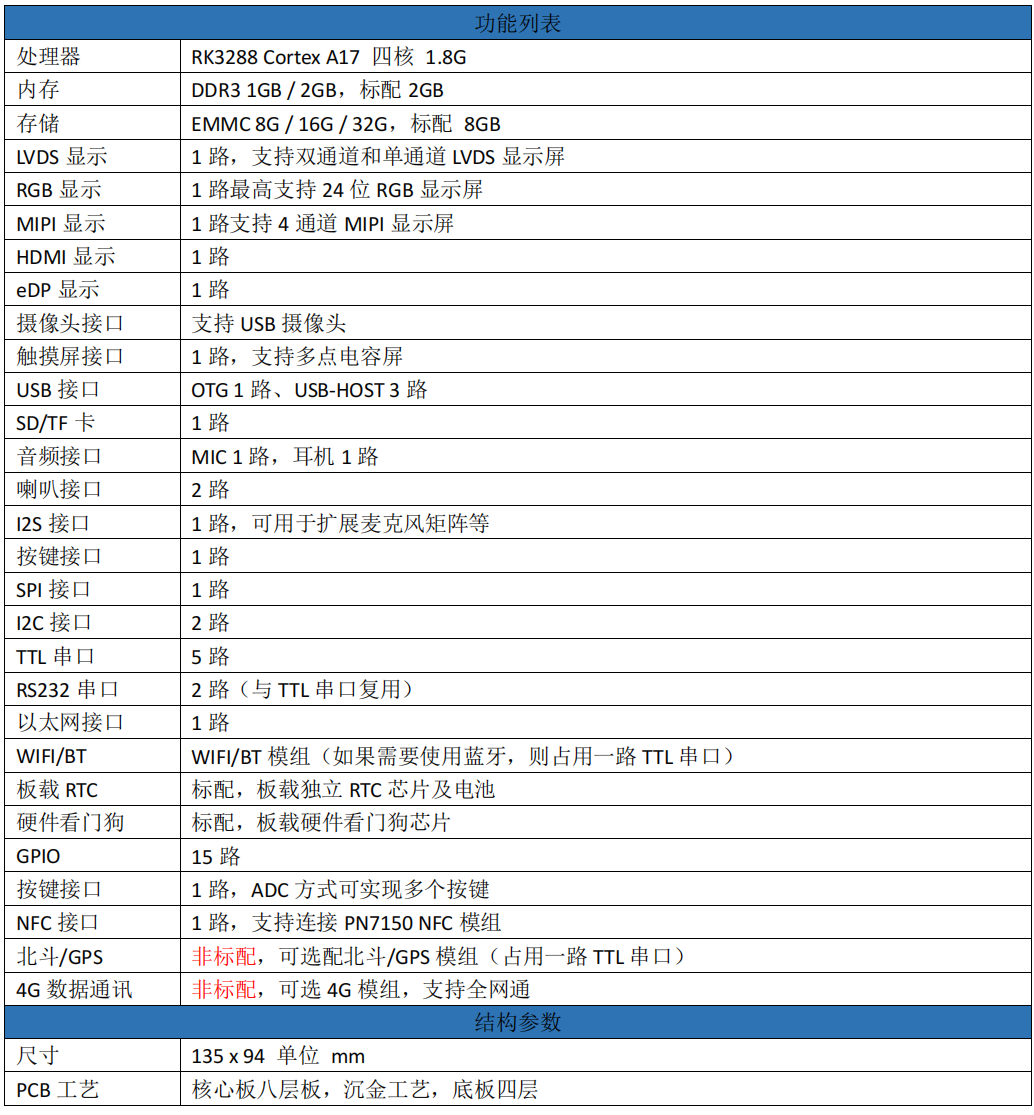

三、PET_RK3288_P01 主板详细参数

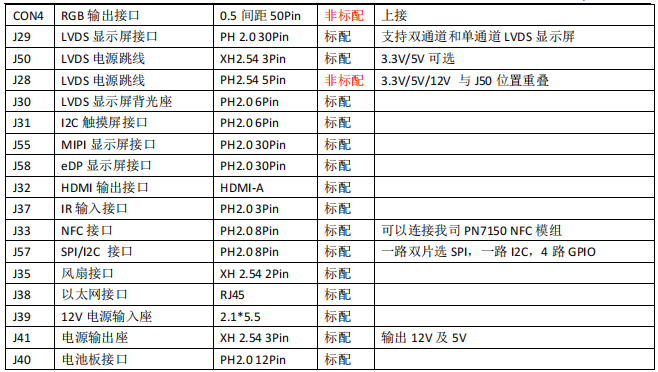

四、PET_RK3288_P01 主板硬件接口

1、电源输入输出接口

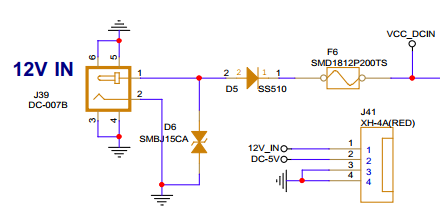

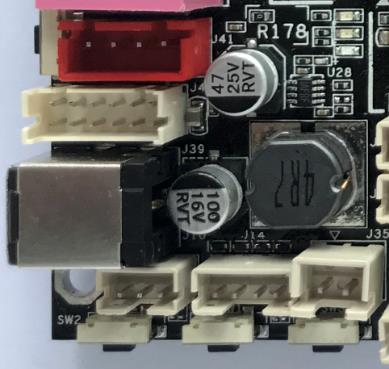

主板电源输入为 12V，J39 为标准 2.5*5.5 电源座，J41 为 12V 和 5V 电源输出接口

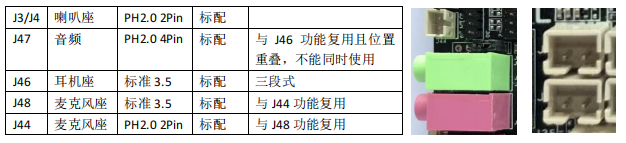

2、音频接口

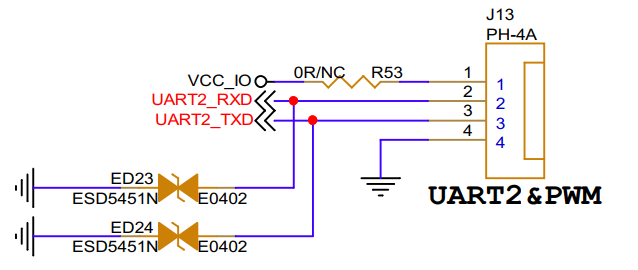

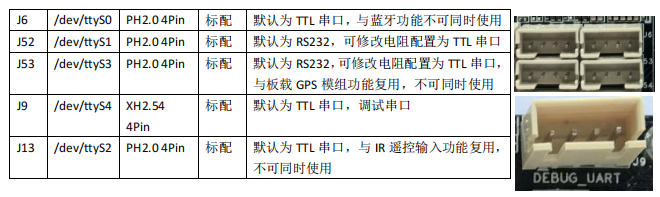

4、UART 串口

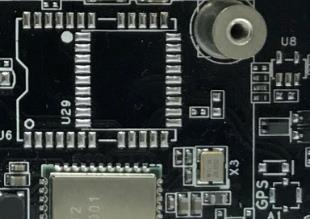

5、北斗 GPS 功能(非标配)

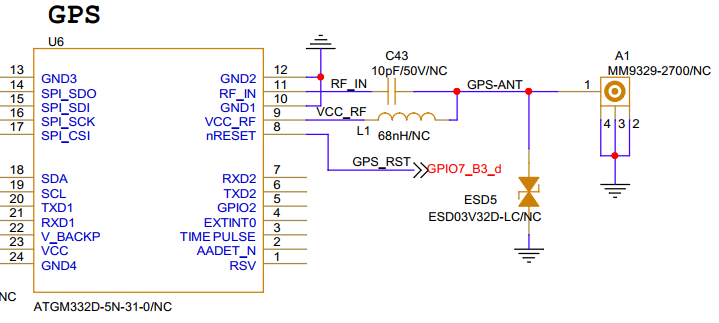

中科微 ATGM332D-5N-31，如果启用 GPS 功能，则会占用一路 TTL 串口，与 J53 不能同时使用；

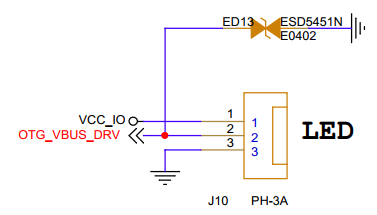

6、LED 灯接口

也可以作为普通 GPIO 试用，1 脚输出 3.3V 电压，2 脚位 LED 开关控制 GPIO

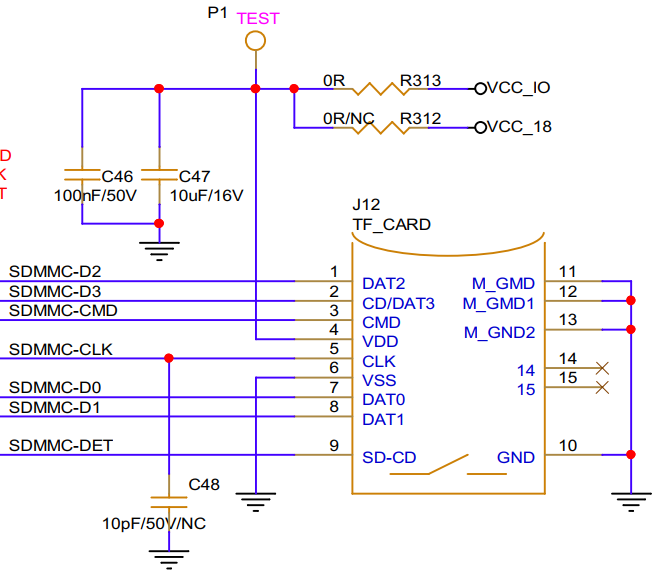

7、TF 卡存储扩展接口

无容量限制，实际测试过 128 GB TF 卡。

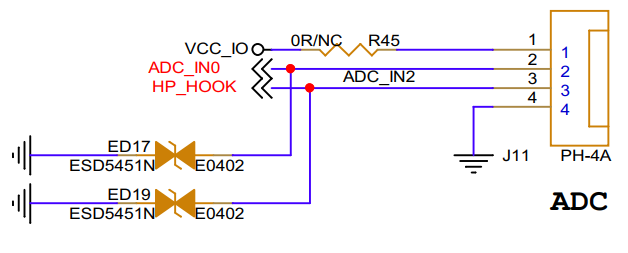

8、ADC 输入接口

8、PWM 输出接口

两路 PWM 输出与 UART 功能复用，默认配置为 UART 功能，如需配置为 PWM 则需修改内核设备树文件。

9、按键及按键接口

Power 键可以实现长按强制硬关机（系统死机无法自动复位时使用），Boot 键可以用于系统强制烧写。

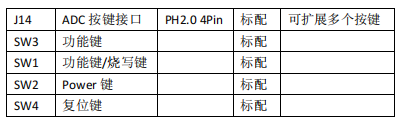

J14 引出相关按键信号，可以自行根据需要设计外围按键板，同时修改内核及安卓的按键部分源码。

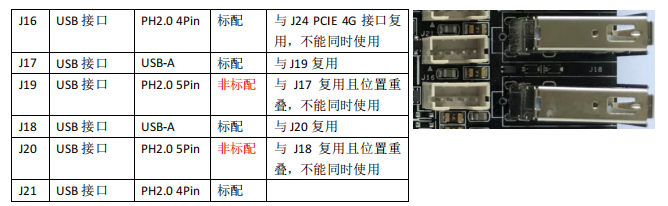

10、USB HOST 接口

11、USB OTG 接口

J15 默认仅支持 Device 模式连接 PC 机进行系统烧写和软件调试 不支持外接 U 盘等 USB 外设。

12、RTC 电池 接口

底板默认自带有 RTC 纽扣电池，可以根据需要更换为 外部 RTC 电池供电方式，补焊 J23。

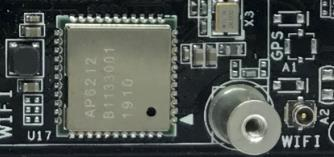

13、WIFI/BT 功能

默认焊接的 WIFI 模组为 AP6212，可跟进需要自行跟换 为其他型号，注意需根据原理图修改相应的外围电路

14、4G 数据通讯(标配不含 4G 模组)

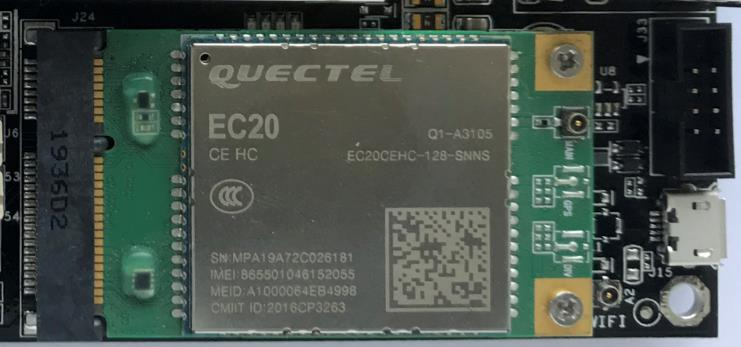

系统默认支持移远 EC20 全网通数据通讯，不支持通话功能，如需安装其他型号，需根据模组文档修改内 核和安卓源码，与 J16 PCIE 4G 接口复用，不能同时使用。

15、GPIO 接口

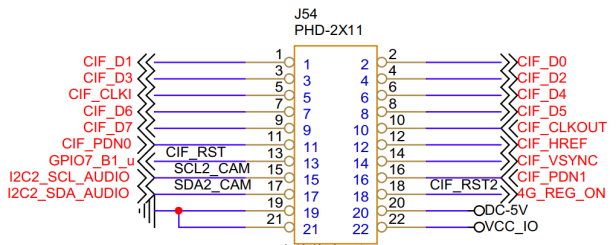

13 路 GPIO，可以配置为输出或输出模式，高电平为 3.3V，22 脚默认输出 3.3V，20 脚默认输出 5V 电源 如需配置为 CIF 并口摄像头，则需要修改内核和安卓的源码。

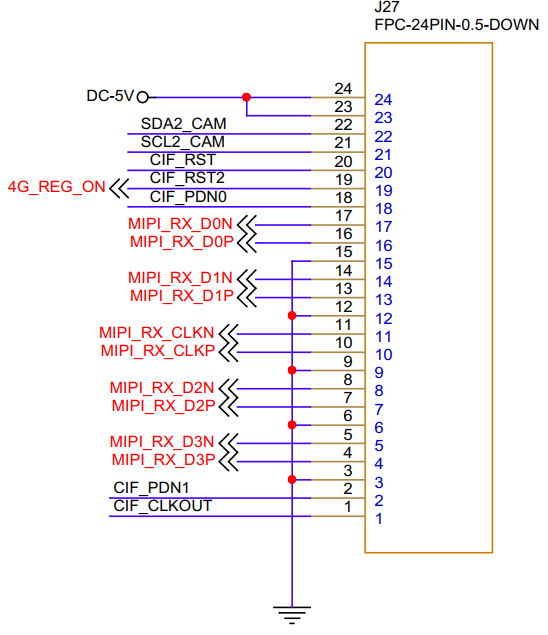

16、MIPI 摄像头接口/HDMI 输入接口

系统默认支持 OV13850 型号摄像头，其他型号需根据文档进行代码修改。

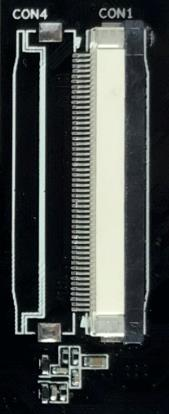

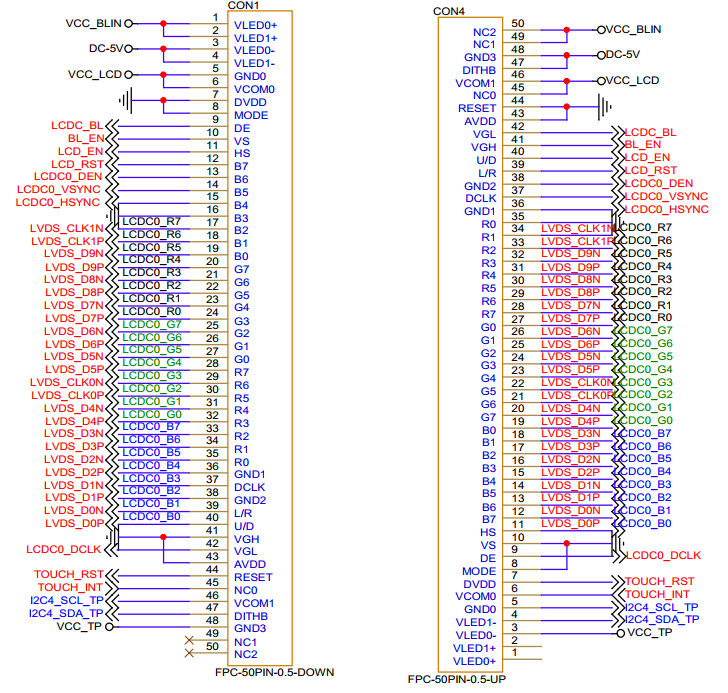

17、RGB 显示接口

支持 24bitRGB 显示屏 与 LVDS 接口信号复用 不能与 LVDS 接口同时使用

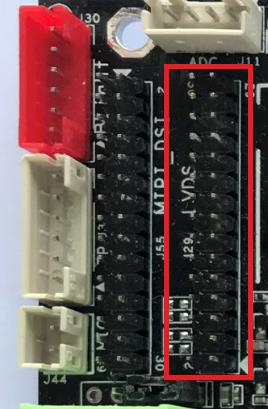

18、LVDS 显示接口

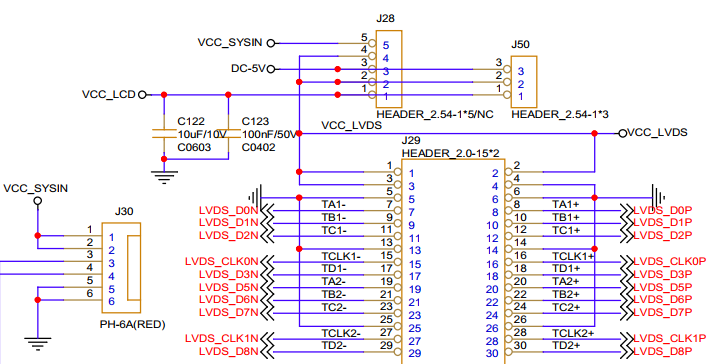

J29 为标准 30Pin LVDS 接口，LVDS 电源 3.3V 或 5V 通过 J50 跳线选择，J30 为带隔离标准 LVDS 背光接口

19、I2C 触摸屏接口

20、MIPI 显示和触摸接口

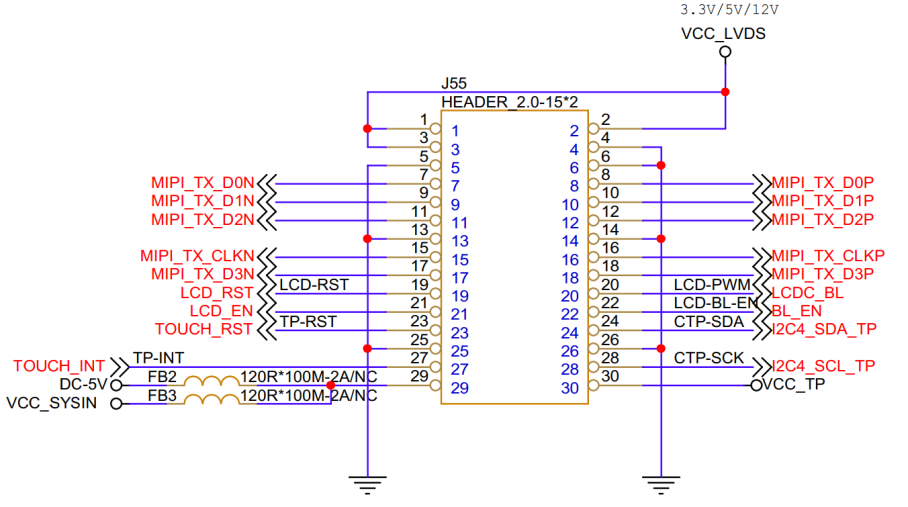

MIPI 显示屏供电与 LVDS 显示屏供电一样，可以通过跳线帽选择 3.3V 或 5V

21、eDP 显示和触摸接口

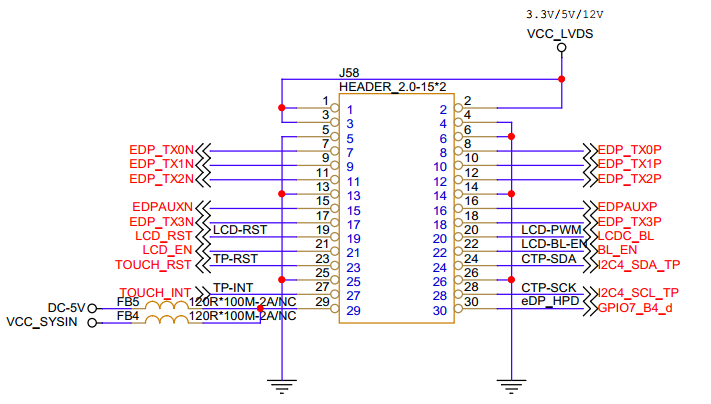

MIPI 显示屏供电与 LVDS 显示屏供电一样， 可以通过跳线帽选择 3.3V 或 5V

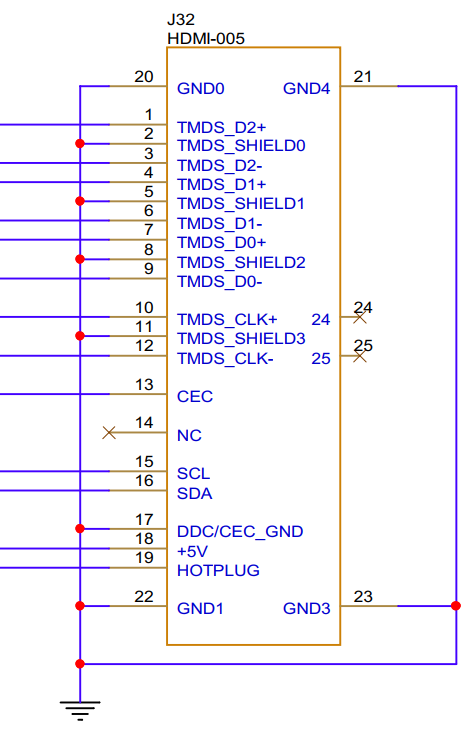

22、HDMI 显示接口

23、NFC PN7150 接口

PN7150 NFC 模组可以直接使用。

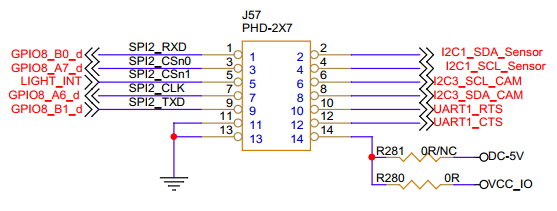

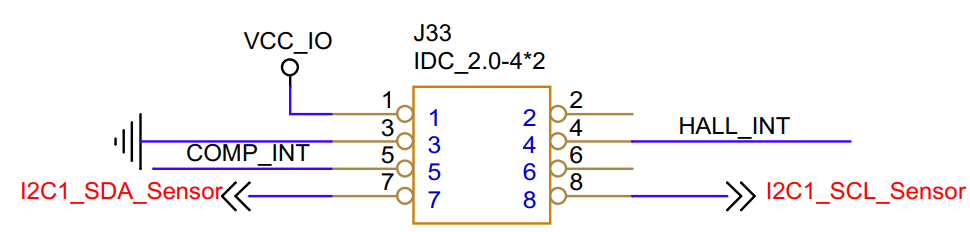

24、I2C/SPI/GPIO 接口

包含 1 路双片选信号 SPI，一路 I2C（I2C1），4 路 GPIO（6,8,10,12 脚）

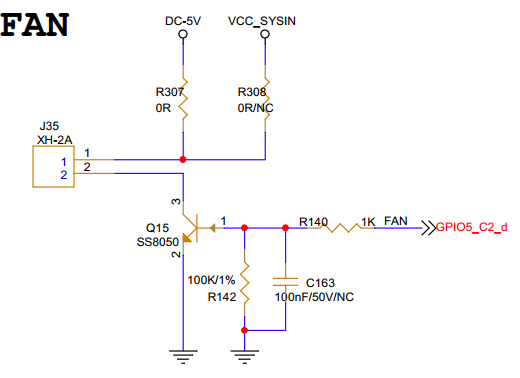

25、风扇接口

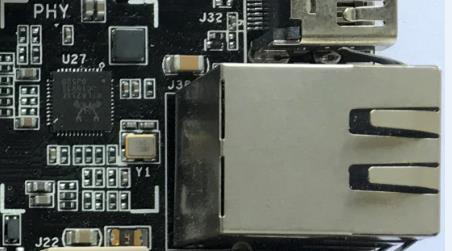

26、千兆以太网接口

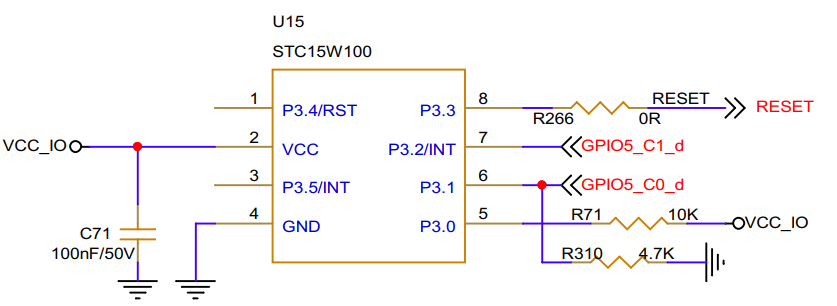

27、硬件看门狗

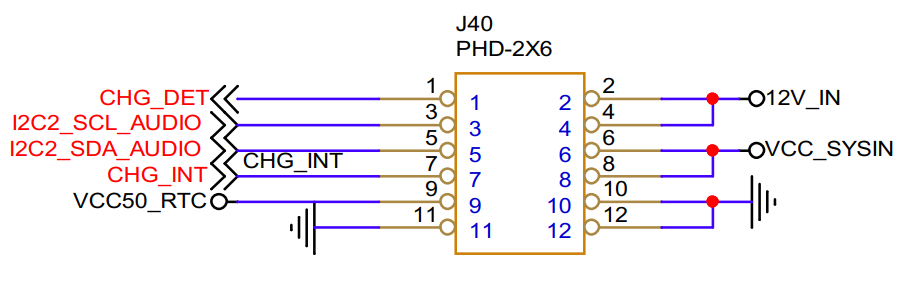

28、充电接口

主板不含电池充放电管理功能，不可直接接电池，需通过外部电池管理板实现相关功能。
