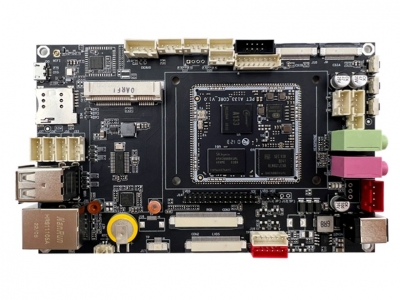

全志A133主板开发板
- 型号全志A133主板/开发板
- 品牌PET
一、PET_A133_P01主板功能功能列表处理器A133 Cortex A53 四核64位操作系统android /安卓 12内存LPDDR4 2G/4G 标配 2GB存储EMMC 8G/16G/32G/64G/128G 标配16GBLVDS显示1路,支持双通道和单通道LVDS显示屏,最大分辨率 1920 x 1080RGB显示1路,最高支持24
一、PET_A133_P01主板功能
功能列表 | |
处理器 | A133 Cortex A53 四核64位 |
操作系统 | android /安卓 12 |
内存 | LPDDR4 2G/4G 标配 2GB |
存储 | EMMC 8G/16G/32G/64G/128G 标配16GB |
LVDS显示 | 1路,支持双通道和单通道LVDS显示屏,最大分辨率 1920 x 1080 |
RGB显示 | 1路,最高支持24位RGB显示屏,最大分辨率 1920 x 1080 |
MIPI显示 | 1路,支持4通道MIPI显示屏,最大分辨率 1920 x 1080 |
摄像头接口 | 2路,支持MIPI CSI,同时支持USB摄像头 |
触摸屏接口 | I2C电容屏,USB触摸屏 |
USB接口 | OTG 1路、USB-HOST 4路 |
SD/TF卡 | 1路 |
音频接口 | MIC 1路,耳机1路,喇叭2路 |
SPI接口 | 1路,与GPIO复用 |
I2C接口 | 3路,一路与GPIO复用 |
TTL串口 | 5路 |
RS232串口 | 2路(与TTL串口复用) |
RS485接口 | 1路,非标配,(与TTL串口复用) |
以太网接口 | 1路 |
WIFI/BT | WIFI/BT二合一模组 |
板载RTC | 标配,板载独立RTC芯片及可充电电池 |
GPIO | 14路 |
按键接口 | 多个,ADC方式可实现多个按键,电源键、复位键、烧写键 |
NFC接口 | 1路,支持连接PN7160 NFC模组 |
PCIE 4G模组接口 | 1路 |
北斗/GPS | 非标配,可选配北斗/GPS模组 |
4G数据通讯 | 非标配,可选4G模组,支持全网通 |
电池接口 | 1路,非标配 |
电源输入接口 | 1路,12V |
电源输出接口 | 1路,12V/5V |
结构参数 | |
尺寸 | 140 x 90 单位 mm |
PCB工艺 | 核心板六层板,沉金工艺,底板四层 |

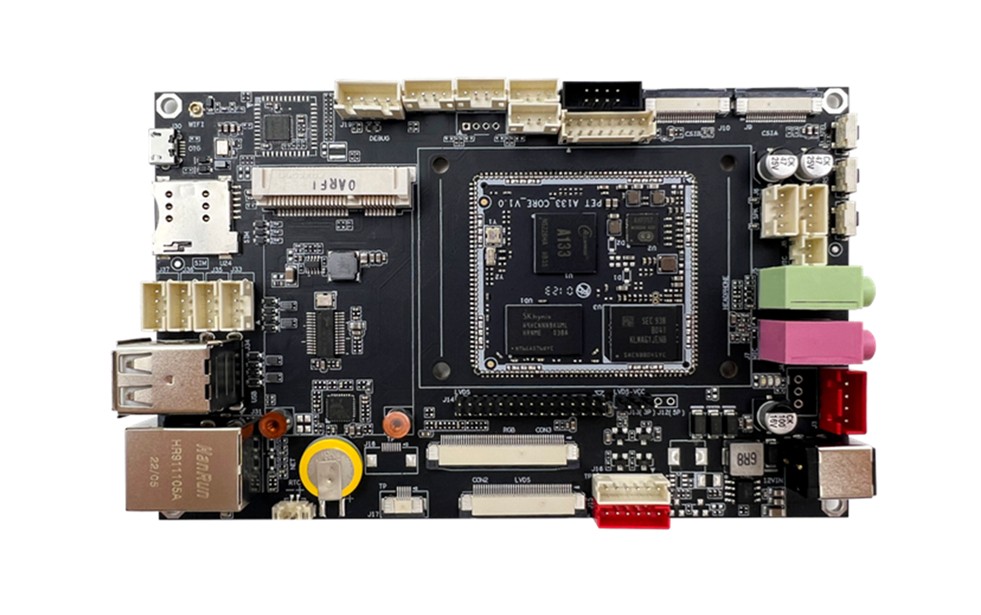

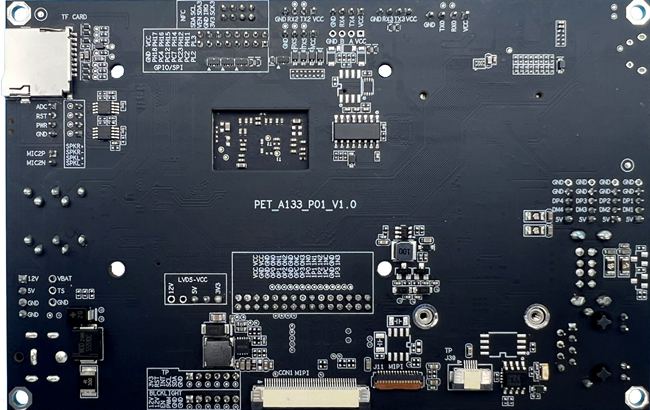

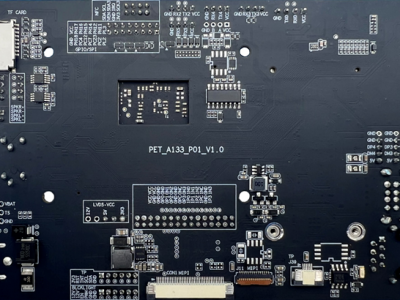

二、PET_A133_P01主板接口位置图
三、PET_A133_P01主板详细参数
接口说明 | ||||
丝印 | 接口 | 接口形式 | 说明 | 备注 |
J2 | 12V电源输入座 | 2.1*5.5 | 标配 | |
J3 | 电源输出座 | XH 2.54 4Pin | 标配 | 输出12V及5V |
J4 | 电池接口 | XH 2.54 3Pin | 非标配 | |
J5 | 耳机座 | 标准3.5 | 标配 | 三段式 |
J6 | 喇叭座 | PH2.0 4Pin | 标配 | 双通道 |
J7 | 麦克风座 | 标准3.5 | 标配 | 与J8功能复用 |
J8 | 麦克风座 | PH2.0 2Pin | 标配 | 与J7功能复用 |
J9 | MIPI CSI 摄像头接口 | 24Pin 0.5间距 | 标配 | 4Lane |
J10 | MIPI CSI 摄像头接口 | 24Pin 0.5间距 | 标配 | 2Lane |
J11 | MIPI显示屏接口 | 31Pin 0.3间距 | 标配 | |
CON1 | MIPI显示屏接口 | 40Pin 0.5间距 | 标配 | |
CON3 | RGB显示屏接口 | 50Pin 0.5间距 | 标配 | |
CON2 | LVDS显示屏接口 | 40Pin 0.5间距 | 标配 | |
J14 | LVDS显示屏接口 | PH 2.0 30Pin | 标配 | 支持双通道和单通道LVDS显示屏 |
J13 | LVDS电源跳线 | XH2.54 3Pin | 标配 | 3.3V/5V可选 |
J12 | LVDS电源跳线 | PH2.54 5Pin | 非标配 | 3.3V/5V/12V 与J13位置重叠 |
J15 | LVDS显示屏背光座 | PH2.0 6Pin | 标配 | |
J16 | I2C触摸屏接口 | PH2.0 6Pin | 标配 | |
J17/J39 | I2C触摸屏接口 | 6Pin 0.5间距 | 标配 | |
J18 | I2C触摸屏接口 | 8Pin 0.5间距 | 非标配 | |
J19 | 串口/dev/ttyAS0 | XH2.54 4Pin | 标配 | 默认为TTL串口,调试串口 |
J20 | 串口/dev/ttyAS1 | PH2.0 4Pin | 标配 | 默认为RS232,可修改电阻配置为TTL串口 |
J21 | 串口/dev/ttyAS2 | PH2.0 4Pin | 标配 | 默认为RS232,可修改电阻配置为TTL串口 |
J23 | 串口/dev/ttyAS3 | PH2.0 4Pin | 标配 | 默认为TTL串口 |
J24 | 串口/dev/ttyAS4 | PH2.0 4Pin | 标配 | 默认为TTL串口,可补焊器件配置为RS485 |
J25 | RS485 /dev/ttyAS4 | PH2.0 4Pin | 非标配 | 补焊器件配置为RS485,与J24功能复用 |
J26 | NFC/GPIO/I2C接口 | PH2.0 8Pin | 标配 | 可以连接我司PN7160 NFC模组 |
J27 | 14路GPIO/1路电源 | PH2.0 16Pin | 标配 | |
J28 | ADC按键接口 | PH2.0 4Pin | 标配 | 可扩展多个按键 |
J29 | TF卡座 | 标配 | ||
J30 | OTG 调试座 | Micro USB | 标配 | |
SW1 | Power键 | 标配 | ||
SW2 | 烧写键 | 标配 | ||
SW3 | 复位键 | 标配 | ||
A1 | WIFI天线接口 | MM9329-2700 | 标配 | |
J31 | 以太网接口 | RJ45 | 标配 | |
J32 | PCIE 4G模组接口 | PCI-E | 标配 | |
U24 | SIM卡接口 | Sim卡座 | 标配 | |
J34 | USB接口 | 双层USB-A | 标配 | |
J33 | USB接口 | PH2.0 4Pin | 标配 | 与J34功能复用 |
J36 | USB接口 | PH2.0 4Pin | 标配 | 与J34功能复用 |
J35 | USB接口 | PH2.0 4Pin | 标配 | 与J34功能复用 |
J37 | USB接口 | PH2.0 4Pin | 标配 | 与J34功能复用,与4G模组功能复用 |
J38 | RTC电池接口 | 1.25间距 2Pin | 标配 | 可外接RTC电池 |
BAT1 | 板载可充电RTC电池 | ML1220 | 标配 |
四、PET_A133_P01开源资料
Ø 底板原理图源文件、丝印图。
Ø 底板PCB源文件。
Ø 核心板PDF简版原理图(用于调试驱动)。
Ø 底板芯片规格书、接插件规格书。
Ø uboot 源代码。
Ø Linux 内核源代码
Ø Android 12源代码
Ø 丰富的开发文档。
Ø 外部RTC电池供电方式。
