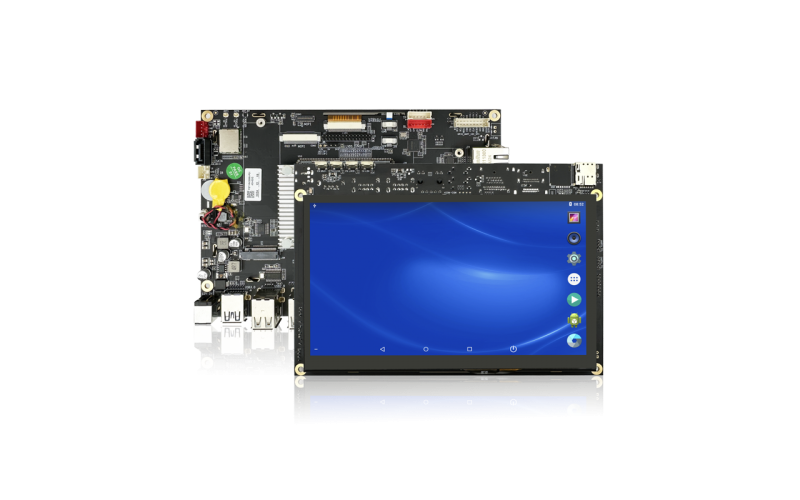

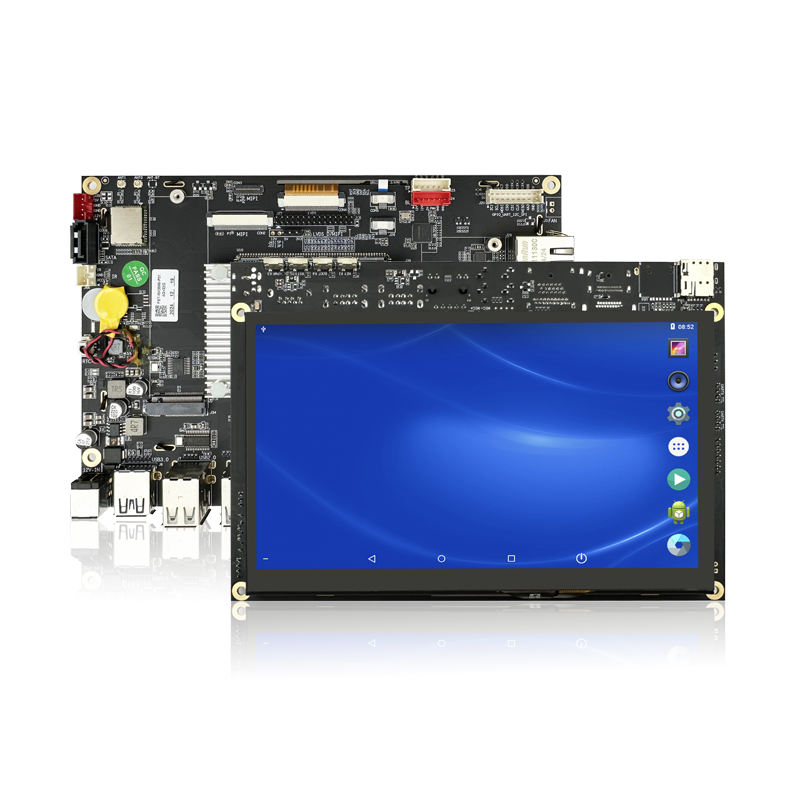

处理器

RK3588  八核，四核 Cortex-A76 四核 Cortex-A55 ，64 位 ARM64，最高主频 2.0G

操作系统

支持安卓 Android 12 、Buildroot Linux 、Debian11 、Ubuntu 22.04

内置 NPU

RKNN NPU ，6TOPS 算力，用于 AI 计算

内置 GPU

ARM Mali-G610 MC4，支持 OpenCL 2.0 ，OpenGLES 1.1 、2.0 、3.2 ，Vulkan1.2

内置视频编解码

支持 8K@60fps H265 格式硬解码、8K@30fps 硬编码

内存 LPDDR4

4GB / 8GB / 16GB / 32GB ，标配 4GB

存储 EMMC

32GB / 64GB / 128GB / 256GB ，标配 32GB

显示输出

可同时支持 4 屏异显，eDP 、LVDS(双通道/单通道) 、HDMI 、2 路 MIPI

MIPI/LVDS 显示

1 路，可通过硬件电阻配置为 MIPI(3840x2160)或 LVDS(1920x1080)

eDP 显示输出

1 路，最大支持分辨率 3840x2160

MIPI 显示输出

2 路，支持 4 通道 MIPI 显示屏，最大分辨率 3840x2160

LVDS 显示输出

双 8 双通道(1920*1080)或单 8 单通道

HDMI 显示输出

2 路，最大支持分辨率 7680x4320

DP 显示输出

2 路，其中一路集成到了 TYPEC 接口内，最大支持分辨率 7680x4320

触摸屏接口

使用 1 路 I2C，多种不同接口电容屏，USB 触摸屏

HDMI 显示输入

1 路，支持 4K 60HZ 输入信号

HDMI_IN/摄像头

1 路，支持 MIPI CSI，同时支持 USB 摄像头，可外接我司 HDMI 转 CSI 模组做 HDMI_IN

USB 接口

TYPEC 1 路、USB2.0-HOST 4 路、USB3.0-HOST 1 路

TF 卡

1 路

音频接口

MIC 1 路，耳机 1 路，喇叭 2 路

NFC 接口

1 路，支持连接我司 PN7160 NFC 模组

GPIO

10 路

SPI 接口

1 路，与 GPIO 复用

I2C 接口

5 路，1 路触摸屏，1 路音频，1 路摄像头，1 路引出，1 路与 GPIO 复用，可连接我司 PN7160 NFC 模组

CAN 接口

1 路

千兆以太网接口

2 路

UART 串口

6 路，RS232 串口 2 路，TTL  串口 2 路，RS485 接口 1 路，调试串口一路

ADC 输入接口

5  路，1.8V 10bit / 1MSPS / 12MHz 频率

5G WIFI/BT

5G/2.4G 双频，WIFI/BT 二合一模组

板载 RTC

标配，板载独立 RTC 芯片以及纽扣电池接口

4G/5G 模组接口

1 路，支持全网通，可支持带北斗/GPS 功能模组

按键

多个，电源键、复位键、烧写键、ROM 键

M2 NVME 电子盘

1 路，支持 2280 规格 NVME 电子盘

SATA 固态盘接口

1 路

电源输入接口

1 路，12V

IR 红外输入接口

1 路

扇热风扇接口

非标配，未焊接器件

结构参数

尺寸

183 x 127  单位 mm

PCB 工艺

核心板八层板，沉金工艺，底板四层，无铅工艺

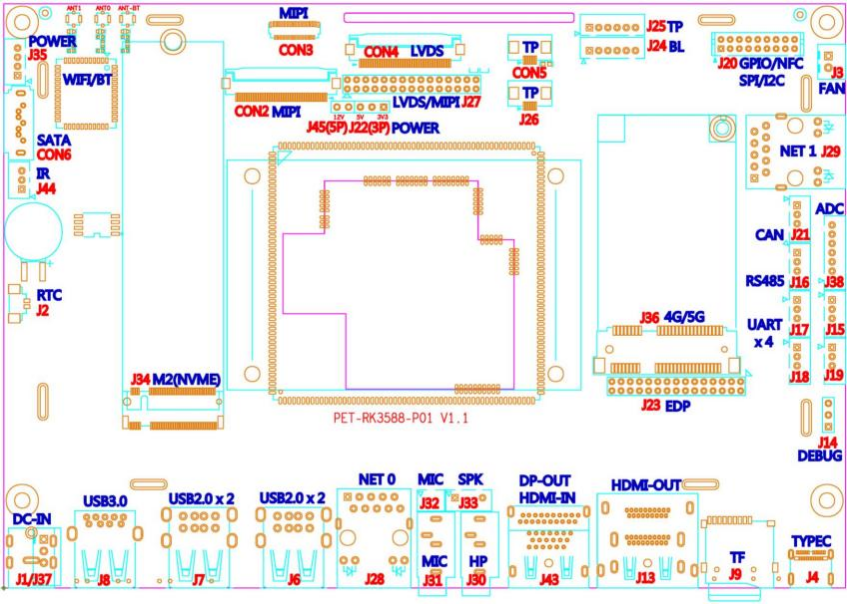

丝印

接口

接口形式

说明

备注

J1

12V 电源输入座

2.1*5.5

标配

J37

12V 电源输入座

PH2.0 4Pin

非标配

与 J1 位置复用，需要拆除 J1 焊接 PH4P 座使用

J2

RTC 电池接口

1.25 间距 2Pin

标配

外接 RTC 供电电池

J3

风扇供电接口

XH 2.54 2Pin

非标配

未焊接器件

J4

TYPE-C 座

TYPE-C

标配

全功能 TypeC，外接扩展坞，接 PC 机烧写调试

J43

上层为 DP 座

标配

外接 DP 显示器

J43

下层为 HDMI-IN 座

标配

可接 HDMI 输入信号

J9

TF 卡座

标配

J6

USB2.0 HOST 接口

双层 USB-

标配

J7

USB2.0 HOST 接口

双层 USB-

标配

J8

USB3.0 HOST 接口

标配

J10

MIPI CSI  摄像头接口

30Pin 0.5 间距

标配

4 Lane，可接两个 MIPI 摄像头，HDMI 输入模组

J13

上层 HDMI-OUT 接口

非标配

与 eDP 接口信号复用， 未焊接器件

J13

下层 HDMI-OUT 接口

J14

调试串口

3P 排针 2.54

标配

调试串口

J15

串口/dev/ttyS4

PH2.0 4Pin

标配

TTL 串口

J19

串口/dev/ttyS9

PH2.0 4Pin

标配

TTL 串口，与 BT 功能复用，不能同时使用

J17

串口/dev/ttyS6

PH2.0 4Pin

标配

默认为 RS232 ，可修改电阻配置为 TTL 串口

J18

串口/dev/ttyS7

PH2.0 4Pin

标配

默认为 RS232 ，可修改电阻配置为 TTL 串口

J16

RS485 /dev/ttyS1

PH2.0 4Pin

标配

RS485

J21

CAN 接口

PH2.0 4Pin

标配

J20

GPIO/I2C/NFCPN7160

PH2.0 18Pin

标配

默认为 GPIO/I2C，接 PN7160 模组，可配置为 SPI

J24

显示屏背光座

PH2.0 6Pin

标配

J22

显示屏电源跳线

XH2.54 3Pin

标配

3.3V/5V 可选

J45

显示屏电源跳线

XH2.54 5Pin

非标配

3.3V/5V/12V  与 J22 位置重叠，未焊接器件

J23

eDP 显示屏接口

PH 2.0 30Pin

标配

4 Lane

J27

LVDS/MIPI 显示屏接口

PH 2.0 30Pin

标配

支持双 8 双通道和单 8 单通道 LVDS 显示屏

可通过修改底板电阻配置为 MIPI 4 Lane 显示屏

CON2

MIPI 显示屏接口

40Pin 0.5 间距

标配

CON3

MIPI 显示屏接口

31Pin 0.3 间距

标配

CON4

LVDS 显示屏接口

40Pin 0.5 间距

标配

与 J27 功能复用

J26

I2C 触摸屏接口

6Pin 0.5 间距

标配

可接我司 10.1 寸贴合屏的触摸屏

CON5

I2C 触摸屏接口

6Pin 0.5 间距

标配

可接我司 7 寸贴合屏的触摸屏

J25

I2C 触摸屏接口

PH2.0 6Pin

标配

A1/A2

WIFI/BT 天线接口

MM9329-2700

标配

5G/2.4G 双频 WIFI  ，集成蓝牙，IPEX 1 代接口

J28

千兆以太网接口

RJ45

标配

J29

千兆以太网接口

RJ45

标配

J33

喇叭输出座

PH2.0 4Pin

标配

双通道， 支持 4 欧 3 瓦或 8 欧 2 瓦喇叭

J31

麦克风输入座

标准 3.5

标配

J32

麦克风输入座

PH2.0 2Pin

标配

J34

M2 NVME 电子盘接口

2280

标配

可接 2280 尺寸 NVME 电子盘

CON6

SATA 硬件接口

标配

可接 SATA 固态盘

J35

电源输出座

PH2.0 4Pin

标配

输出 12V 及 5V 用于 SATA 硬盘等

U54

SIM 卡接口

Sim 卡座

标配

U56

SIM 卡接口

Sim 卡座

非标配

用于支持 4G/5G 模组双卡功能，未焊接器件

K1

烧写键

标配

按下并保持，再上电强制主板进烧写模式

K4

ROM 键

标配

按下并保持，再上电强制主板进 ROM 烧写模式

K2

复位键

标配

K3

Power 键

标配

长按 10 秒以上， 强制主板断电

J44

IR 输入接口

PH2.0 3Pin

标配

J38

ADC 输入接口

PH2.0 7Pin

标配

5  路，1.8V 10bit / 1MSPS / 12MHz 频率

J36

4G/5G 模组接口

PCI-E

标配

使用 USB2.0/USB3.0 信号
