RK3568的底板PCB设计有哪些难点？佩特科技用一个案例告诉你

瑞芯微RK3568芯片是一款定位中高端的通用型SoC，采用22nm制程工艺，集成4核ARM架构A55处理器和Mali G522EE图形处理器，支持4K解码和1080P编码。RK3568支持SATA/PCIE/USB3.0等各类型外围接口，内置独立的NPU，可用于轻量级人工智能应用。RK3568支持安卓11和Linux系统，主要面向物联网网关、NVR存储、工控平板、工业检测、工控盒、卡拉OK、云终端、车载中控等行业定制市场。

下面佩特科技给大家介绍一个RK3568的6层底板的设计案例：

一、设计难点：

1、线交错杂乱

2、客户要求布局的美观度高

3、电源杂乱且多

4、数模混合

5、高数信号线多

二、设计对策

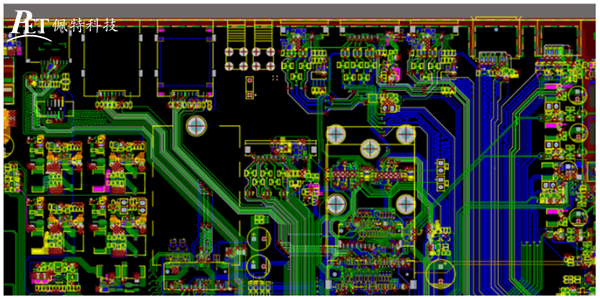

1、信号飞线杂乱，源于HDMI，EDP，千兆网口等信号限制长度，且都是高数信号，时钟信号，复位信号需要包地，且高数信号线需要参考GND层，要有完整的参考平面。

2、布局美观度高，前提建立在走线信号顺畅的布局上，需要摆放方方正正、整齐，且提前预留走线通道。

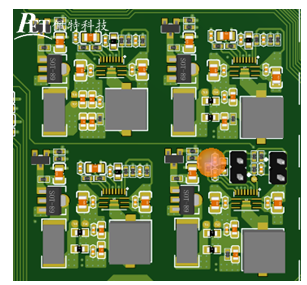

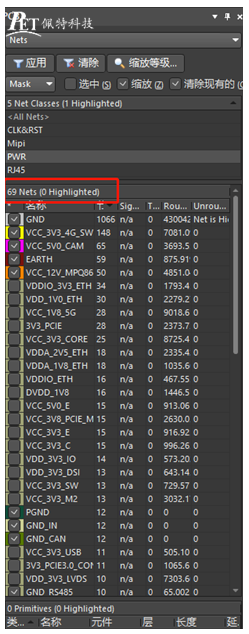

3、电源种类繁多，需要预先规划好电源平面，电源走线通道，需要明白所有电源的电流大小，经过客户要求的板厚，确定铜厚，从而确定铜的宽度来规划。

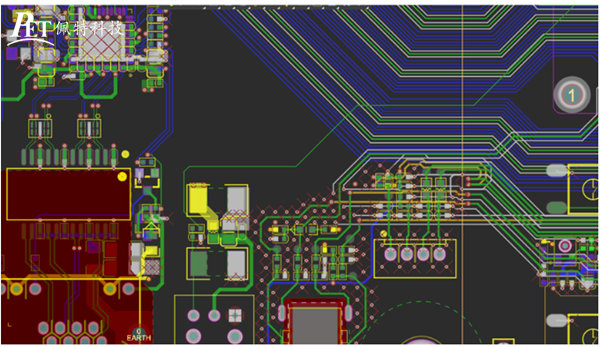

4、数模混合需要提前规划进行数模分割，且整板电源输入地及外壳地需要挖空，模拟信号需要傍地走。

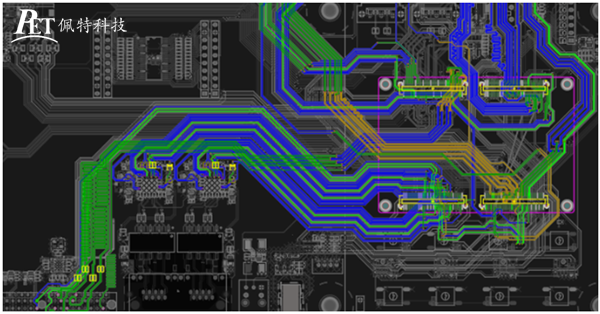

5、整板高速信号线较多，有MIPI、HDMI、LVDS、EDP、RJ45、USB3.0、4G模组、TF卡等等，这些高速信号线都需要做等长处理，且其中的时钟信号，复位信号需要包地处理，且都需要参考完整的GND平面，部分信号有限制长度，需走线及布局时控制信号长度。
