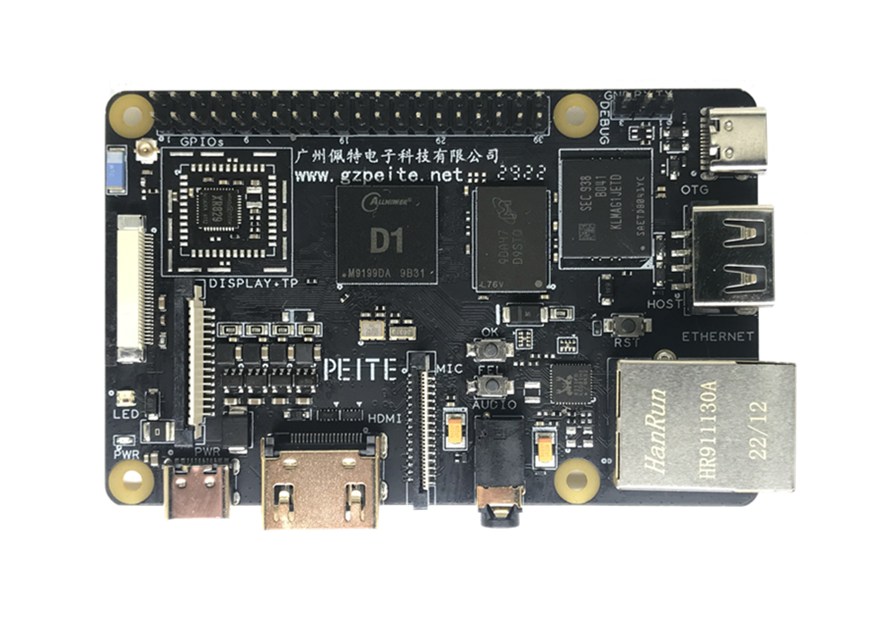

    全志D1-H哪吒开发板

    • 型号PET_D1-H_P01
    • 品牌PET

    D1-H 是全志科技首款基于RISC-V指令集的芯片,集成了阿里平头哥64位C906核心,支持RVV,1GHz+主频,可支持Linux、RTOS等系统。

    1. 详细信息

    一、开发板说明


    Ø  板载内置16G EMMC存储芯片,提高系统运行的速度和稳定性


    Ø  树莓派MIPI显示接口,可以直接连接树莓派显示屏进行开发


    Ø  兼容全志官方的哪吒开发板


    Ø  兼容树莓派主板尺寸及螺丝孔位


    Ø  全志官方相关资源介绍及获取链接 https://d1.docs.aw-ol.com/d1_dev/


    Ø  技术论坛:https://bbs.aw-ol.com/






    二、硬件规格参数


    硬件规格

    处理器

    全志D1-H C906 RISC-V

    内存

    DDR3 1GB / 2GB

    存储

    板载 EMMC 16G,支持外接U盘,TF

    HDMI输出

    1

    MIPI显示

    1路,支持4通道MIPI显示屏,I2C触摸屏

    树莓派MIPI

    1路,接口定义与树莓派相同,可直接接树莓派MIPI显示屏触摸屏

    USB-HOST接口

    1

    SD/TF

    1

    音频接口

    13.5mm耳机接口,1路麦克风子板接口

    指示灯

    2路,三色指示灯一个,电源指示灯一个

    调试串口

    1

    电源输入接口

    1路,TYPE-C USB 5V供电

    USB调试口

    1路,TYPE-C接口

    RS232串口

    2路(与TTL串口复用)

    以太网接口

    支持千兆以太网

    WIFI/BT

    2.4G WIFI/BT模组

    按键

    3路,复位、OKFEL

    其他接口

    1路,40 Pin 2.54间距双排针

    结构参数

    尺寸

    85 x 56 单位 mm

    PCB工艺

    六层板,沉金工艺






    三、调试串口接线图



    开发板标配的USB转串口接线如下:

    1、黑色接GND

    2、绿色接RX

    3、白色接TX

    调试串口工具配置115200,8n1:



    四、WIFI天线配置



    开发板默认使用板载陶瓷天线,如果需要更换为外接天线,操作如下:

    1、拆掉主板上焊接的板载陶瓷天线

    2、通过IPEX 1代接口连接外置天线
