商显主板主要应用于一些商显行业产品，其产品如：液晶广告机、触摸一体机、收银机、教学触摸一体机、电子班牌、智能会议平板、AI广告机、定制商显等都属于商业场景中可能用到的显示产品范畴。

商显产品行业风起云涌，主流安卓Android商显主板产业链。大数据、人工智能、物联网等技术赋予了设备更为智能。商显一体机主要是Mstar和Intel的方案为主，占有率接近80%；商显广告机主要以全志和瑞芯微RK为主；目前Mstar和海思也在进入商显市场，主要优势是对于色彩调节和4K屏的支持，同时商显市场还有高通、联发科、展讯等手机厂商的身影。

商显产品出现的EMC问题点会有以下这几点：

（1）显示屏时钟倍频超标；

（2）数据传输造成噪声干扰；

（3）主板电源DCDC噪声；

（4）显示屏背光模块超标；

（5）产品供电适配器噪声干扰；

（6）网口时钟倍频超标；

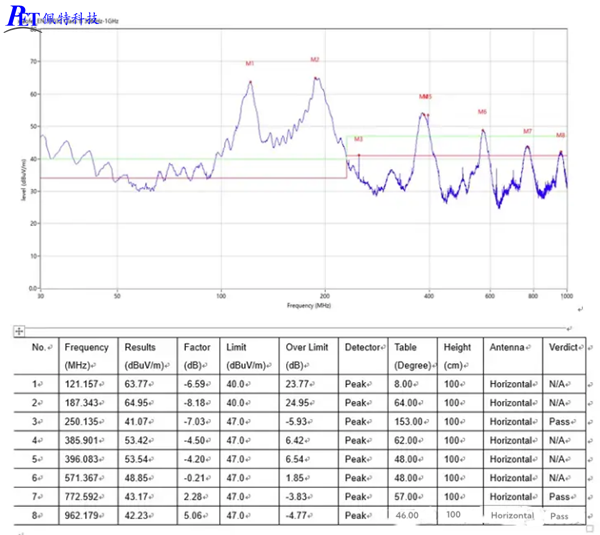

下文是整改的某个商显产品案例，如下图所示，机器测试原始数据，包络超标很严重，根据此数据可初步判断是电源问题，后续针对机器情况进行具体分析。

排查发现，机器的问题点有两个，显示屏背光模块，具有很大的干扰，且背光模块是一块独立的升压电源小板，前后都有线束连接，形成辐射路径；机器供电适配器，低频30MHz附近频段的包络干扰，AC-DC模块造成的噪声。

显示屏的背光电源会成为商显产品EMC的一大难题，背光电源大部分是一个升压DCDC模块，功率会比较大，且带有线束，会形成辐射路径；还有适配器噪声问题，适配器没有做好滤波，会在低频测试频段造成包络干扰。

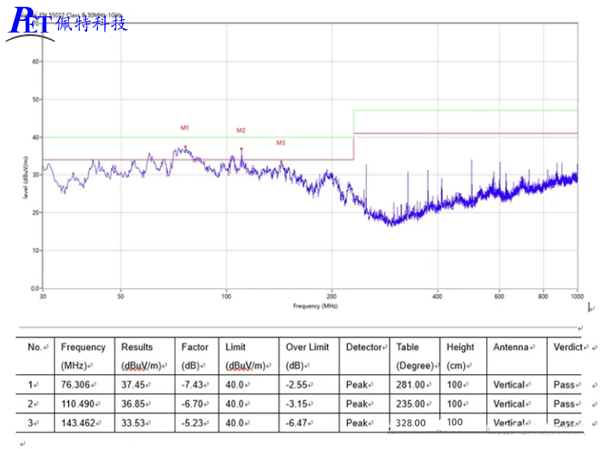

在背光模块的线束上加了磁环验证测试，数据改善很多，后续加措施验证，在输入输出加不同容值电容，改善效果有限，改善比较大的措施是在SW开关引脚上加RC吸收电路，4.7Ω+3.3nF的参数组合；适配器也是加了磁环验证，测试数据很大改善，更换适配器能通过测试标准，整改后的测试数据如下所示：

根据测试数据的形状可快速排查判断问题点，先怀疑后验证便是工程师的整改思路，断开模块验证，确保辅助设备可通过测试标准，可借助设备验证，比如频谱仪、磁环、屏蔽箱等，这些都是整改EMC的一大利器，可成为解决EMC问题一大助力。
