嵌入式主板开发版的处理器有哪些类型？外设和接口一般有哪些？

嵌入式处理器大概可分为两类。一类是普通微处理器：使用独立的集成电路存储器和外设。另一类是单片机：具有片上外设，降低了功耗、尺寸和成本。嵌入式系统的软件是为某种应用定制的，而不是像个人计算机那样的由终端用户安装的商品，因此可以使用各种不同的基本CPU架构：既有范纽曼型架构也有不同程度的哈佛结构；既有RISC也有非精简指令集处理器；字长从4位到64位甚至更高，当然最典型的仍然是8/16位。多数架构由几家不同的公司生产，使用了大量不同的变量和类型。

嵌入式系统也会使用通用型微处理器，但比单片机需要更多外围电路。

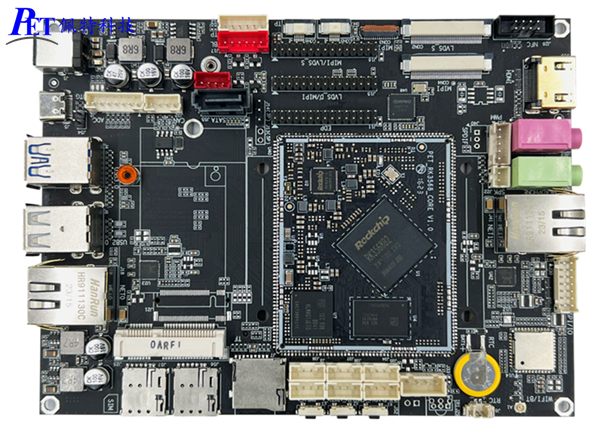

嵌入式主板

PC/104和PC/104+是小型、小批量嵌入式强固系统的标准之一，大多基于x86架构；通常比标准PC要小，而比多数简单的8/16位嵌入式系统要大；使用MSDOS、Linux、NetBSD，或实时嵌入式操作系统如MicroC/OS-II、QNX、VxWorks。有时这些嵌入式主板也会使用非x86处理器。

在某些应用中，小巧、高效并非主要关注点，因而可以使用与x86型PC主板兼容的部件。VIA EPIA系列板卡则可以弥补这个空缺，它兼容PC但是高度集成、体积较小，或提供其他对嵌入式工程师很有吸引力的特性。这种方法的好处是低成本商品也可以使用通用的软件开发工具。用这种方法构建的系统仍然是嵌入式系统，因为它嵌入在较大的设备中、用于满足单一用途。例如ATM和电子游戏机，它们都包含了针对各自应用的代码。

多数嵌入式主板都不是围绕PC设计的，也不使用ISA或PCI总线。如果采用SoC处理器，用标准总线连接分立组件就不是上策，此外软硬件开发环境都可能会很不一样。

一种常用的设计模式是采用小型系统模块——也许只有商务卡片大小，容纳高密度的BGA芯片如ARM处理器和外设、用于存储的外部闪存、作为内存的DRAM。模块厂商通常会提供引导软件和操作系统选项，一般包括Linux和一些实时操作系统。这些模块由熟悉专业测试方法的组织大批量生产，配合较小批量的、带特殊应用外设的定制主板使用。

ASIC和FPGA解决方案

SoC是一种常见的为超大批量嵌入式系统设计的可配置阵列。它在单个芯片内包含了多处理器、乘法器、缓存和接口，形成一个完整的系统；通过专用集成电路或现场可编程门阵列来实现。

嵌入式系统通过外设与外部通信，一般都是在嵌入式主板开发板上添加接口来实现，根据需求添加不同的接口：

· 串行通信接口：RS-232、RS-422、RS-485等

· 同步串行通信接口：I2C、SPI、ESSI等

· USB

· 多媒体卡：SD卡、CF卡等

· 网络：以太网、LonWorks等

· 现场总线：CAN总线、LIN总线、PROFIBUS等

· 定时器：PLL、捕获比较模块和时间处理单元

· 分立IO：GPIO

· 模拟-数字/数字-模拟转换(ADC/DAC)

· 调试接口：JTAG、ISP、ICSP、BDM端口、BITP、DP9端口等
