工控主板接线插针教程，佩特科技专业定制生产工控主板

有很多小伙伴在购买到工控机时，可能厂家不会出工控主板接线插针图文教程，今天佩特科技分享给大家！

一、电源线连接工控主板的各个部位讲解：

首先我们要知道，电源线是分全模组和半模组的电源，全模组的电源可以将没有用的线可以自由拆卸节省空间，半模线用不到的线不能进行拆卸。

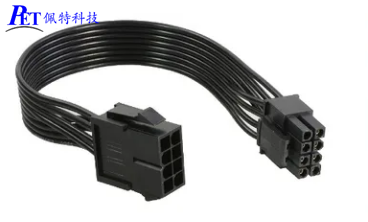

1、CPU电源线：CPU电源线都是为8PIN脚（有8个孔），其中一个孔位是没有金属管的，那就是CPU电源线，插在主板的侧方（不同主板型号，位置不同），若遇到插不进去请不要硬插以免出现主板断裂情况。

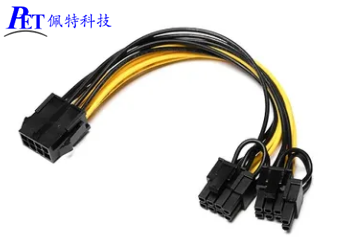

2、显卡供电线：显卡供电线是双8PIN就接口，顾名思义就是有一条线有两个8PIN接口是连在一起的；但是感觉显卡功率的不同，接口数量也会不同。但只要把显卡供电线接口插满就行（切记不要大力出奇迹，以免造成针脚歪斜情况）

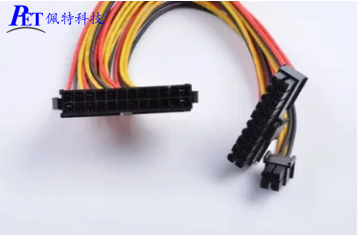

3、主板供电线：工控主板的供电线有一个特点就是，所有电源线里面最长的那个它有24pin，这跟线是最好辨认的；插入位置是主板最长的接口（注意：插入时需要用力进行按压，直到出现“咔嚓”声响说明插入完成）

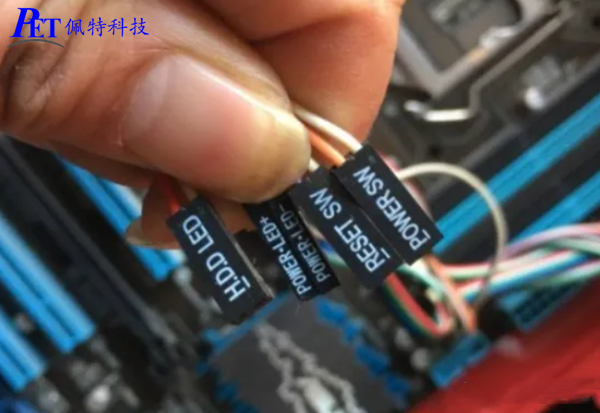

二、跳线讲解-连接到机箱上的：

1、带有字样“powersw”，它是机箱开关机按钮

2、带有字样“resetsw”是重启键按钮；

3、带有字样“+/-”极的是指示灯，工控机正常情况下是会常亮的（别名：LED+/-、powerled+/-）

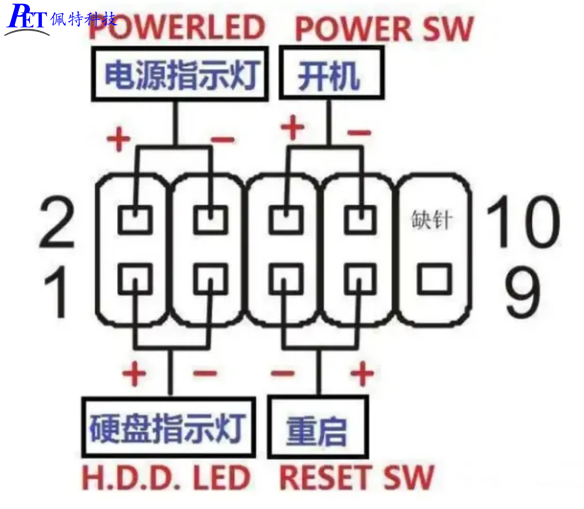

下面是一张跳线的图解，大家可以根据按照下方的图片进行一对一的插入：
