给工控主板供电，有哪几种常见的方式？

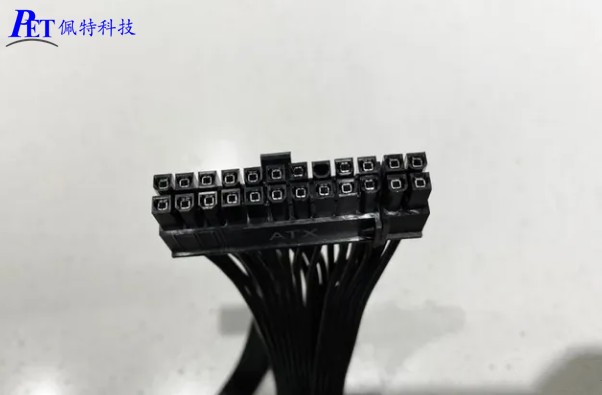

随着工控主板不断改革换代升级，佩特科技今天就探讨一下现在市面上主流的几种工控主板是采用怎样的供电方式。工控主板供电有两个地方，一是24pin主板供电，第二个地方是CPU供电，主板的24PIN基本是一致的，工控主板的24pin这么多年几乎没什么变化。

最容易遇到选择性问题的是CPU供电，CPU供电有多种情况。首先我们要搞清楚CPU供电的线的几种结构。一种是单8pin，还有一种是一拖二双8pin，一般8pin是由4+4合成的。

16pin

在高性能工控主板和CPU上，普遍采用的是双8pin的CPU供电方式，现在常见的工控主板有Z690、Z590、B660等系列。16pinCPU供电的接口，线材也有两种情况，一种是采用两根独立的单8pin，或者是一根一拖二的双8pin。

12pin

中高端工控主板常采用12pin的CPU供电方式，常见的工控主板依旧有Z690、Z590、B660。

12pin是8+4得来的，需要一个8pin的头，加一个4pin，另外的4pin是从另一个8pin一分为二得来的。所有的CPU8pin都可以一分为二两个4pin。

8pin

我们最常见的是单8pin，在入门级工控主板和中端主板常见，比如B660、B550和H610等。还有一种是4pin，这种也很少见了，如果遇到只需要半个8pin就够了。
