工控主板的用之EMC器件、共模电感、ESD.TVS

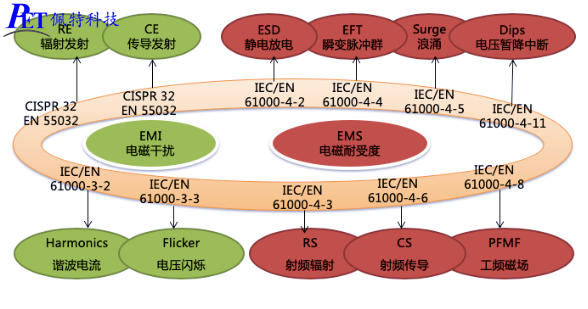

在工控主板上满足电磁兼容性功能的元器件就是电磁兼容(EMC)元器件。电磁兼容性元器件是解决电磁干扰发射和电磁敏感度问题的关键，正确选择和使用这些元器件是做好电磁兼容性设计的前提。

工控主板上的共模电感主要是用来解决EMI(电磁干扰)问题；其实根据共模电感的特性，对共模信号有很好的抑制效果，对差模信号几乎无影响。但是对于ESD(静电放电试验)来说，其也是一种共模干扰，所以在合适的位置用上共模，对ESD能起到很好的作用。

工控主板运行时的ESD放电过程中形成的电流，以共模电流为主。对于减小共模电流最有效的方法之一就是采用共模电感，共模电感对于阻塞和消耗共模电流是有效的，为了提供一个阻抗给共模电流，导线必须缠绕在磁芯上，这样共模电流产生的磁通在磁芯中叠加，而差模电流产生的磁通在磁芯中相减。所以由于差模电流产生的磁通量在磁芯中相互抵消，所以共模电感(理想情况下)不会影响有用信号。
