嵌入式开发板的接口原理示意图，佩特科技研发生产多款嵌入式开发板

嵌入式开发板的串口有9针COM和UART两种不同类型的物理接口，电平标准分别是RS232和TTL。

如果有多路传感器数据需要通过UART方式传输，而开发板接口不够，则需要设计RS232和TTL电平转换模块，如图所示。

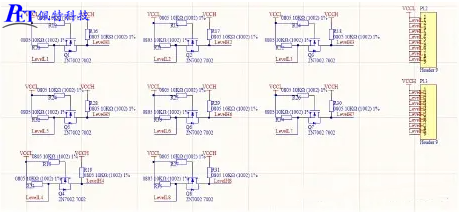

电平转换模块原理如图所示。为方便描述，以1.8V转3.3V为例，定义低电平引脚为A，高电平引脚为B。

A输出低电平0V时MOS管导通，B输出低电平0V；A输出高电平1.8V时MOS管截止，B端输出高电平3.3V；A高阻时MOS管截止，B输出高电平3.3V。

B输出低电平0V时MOS管导通，A输出低电平0V；B输出高电平3.3V时MOS管截止，A端输出高电平1.8V；B高阻时MOS管截止，A输出高电平1.8V。

目前，市面上很多传感器都会用到I2C总线，在一些特殊场景，一个核心板上很可能会挂载多个I2C设备，这时就需要对I2C接口进行扩展。在此基础上，本文设计了一个I2C的多路扩展模块。

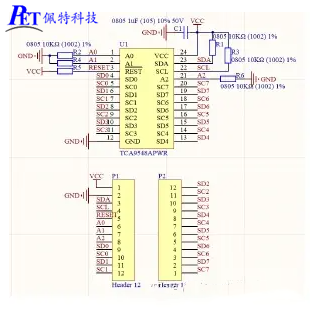

接口原理图如图所示。

图的核心芯片TCA9548APWR是一个的带复位低电压8通道I2C开关，主要实现I2C的多路扩展；芯片引脚的SDA和SCL接口连接到嵌入式设备的I2C接口并在外部上拉，这是保证在使用时候引脚悬空为高电平。

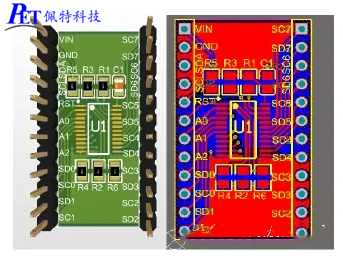

图的下半部分是TCA9548APWR芯片的外部引脚接口。经过设计、布线、焊接等操作后，将完成最终实物。模块的3D实物图和PCB图如图所示。
