嵌入式核心板开发之ESD静电保护介绍

2023-03-14 18:13:59 广州佩特电子科技有限公司 已读

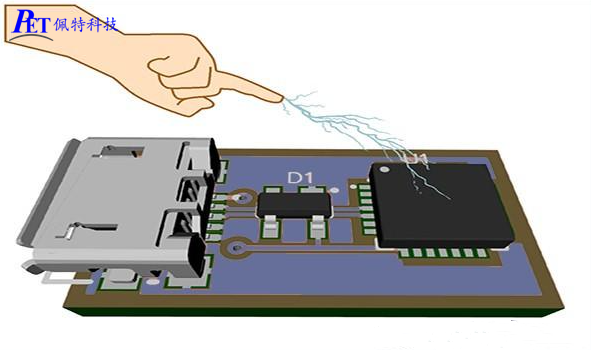

嵌入式核心板的开发中ESD静电防护是不可或缺的一环,佩特科技作为既能研发又能生产嵌入式核心板的厂家,下面为大家简单介绍一下,嵌入式核心板产品开发时有用的ESD二极管知识和技巧。


ESD管的介绍


ESD(Electrostatic Discharge Protection Devices),静电保护元器件,又称瞬态电压抑制二极管阵列(TVS Array),是由多个TVS晶粒或二极管采用不同的布局设计成具有特定功能的多路或单路ESD保护器件,主要应用于各类通信接口静电保护,比如USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD等接口中。




ESD静电二极管特性


低电容:结电容低,通常在PF级别;

快速的响应时间:通常在ps级;

封装体积小,小型化器件,节约PCB空间;

灵活度高,可以根据应用需求设计电容、封装形式、浪涌承受能力等参数。


ESD静电二极管选型指南


ESD静电二极管的截止电压VRWM要大于等于电路中最高工作电压;

脉冲峰值电流IPP和最大箝位电压VC的选择,要根据线路上可能出现的最大浪涌电流来选择合适IPP的型号,需要注意的是,此时的VC应小于被保护晶片所能耐受的最大峰值电压;

用于高速信号的保护时,还要注意所传输信号的频率或传输速率,当信号频率或传输速率较高时,应选用低电容系列的ESD静电二极管;

ESD有单向(A)和双向(C)之分,根据工作的信号进行选择,单极性的信号可以选择单向的 ESD或双向的ESD, 双极性的信号要选择双向的ESD。


佩特科技是广州地区知名的嵌入式方案研发公司,主打产品为多款嵌入式核心板主板,如全志A133_全志A40i_全志D1-H开发板核心板,瑞芯微RK3288核心板开发板等等。佩特科技不仅研发技术先进,批量出货能力强大,也提供嵌入式芯片方案定制,欢迎咨询洽谈。
