工控主板常用的五种检修方法介绍,定制工控主板找佩特

2021-06-11 15:17:08 广州佩特电子科技有限公司 已读

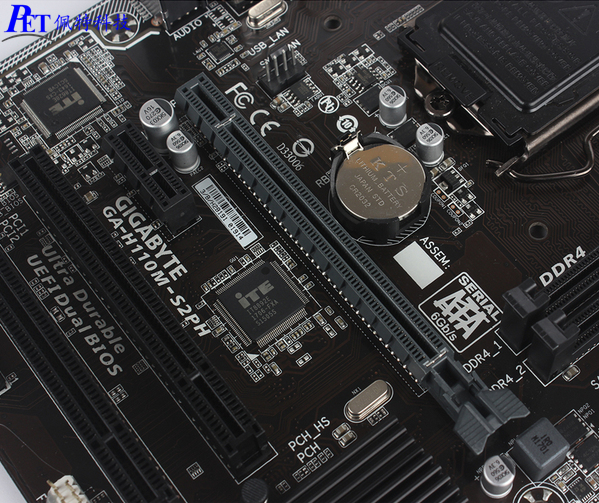

在工控主板的使用中,会因为各种的原因导致工控主板发生故障,这时就需要先对工控主板进行检修,准确找出工控主板的问题所在,然后对症下药。那么如何找呢?佩特科技为您分享工控主板常用五种检修方法。


一、程序测试法:该法主要用于检查各种接口电路、以及具有地址参数的各种电路是否有故障,其原理就是用软件发送数据、命令,通过读线路状态及某个芯片(如寄存器)状态,来识别故障部位。


二、检查工控主板是否有短路:在加电之前应测量一下工控主板是否有短路,以免发生意外。判断方法是:测芯片的电源引脚与地之间的电阻。未插入电源插头时,该电阻一般应为300Ω,最低也不应低于100Ω。再测一下反向电阻值,略有差异,但不能相差过大。若正反向阻值很小或接近导通,就说明工控主板有短路发生。工控主板短路的原因,可能是工控主板上有损坏的电阻电容、或者有导电杂物,也可能是工控主板上有被击穿的芯片。要找出击穿的芯片,你可以将电源插上加电测量。一般测电源的+5V和+12V。当发现某一电压值偏离标准太远时,可以通过分隔法或割断某些引线、或拔下某些芯片再测电压。当割断某条引线或拔下某块芯片时,若电压变为正常,则这条引线引出的元器件或拔下来的芯片,就是故障所在。


三、除尘法:工控主板的面积较大,是聚集灰尘较多的地方。灰尘很容易引发插槽与板卡接触不良,另外,工控主板上一些插卡、芯片采用插脚形式,也常会因为引脚氧化而接触不良。建议用羊毛刷轻轻刷去工控主板上的灰尘,一定注意不要用力过大或动作过猛,以免碰掉工控主板表面的贴片元件或造成元件的松动以致虚焊。注意清除CPU插槽内用于检测CPU温度、或工控主板上用于监控机箱内温度的热敏电阻上的灰尘,否则会造成工控主板对温度的识别错误,从而引发工控主板保护性故障。如果是插槽引脚氧化引起接触不良,可以将有硬度的白纸折好(表面光滑那面向外),插入槽内来回擦拭;对于插卡插脚,可用橡皮擦去表面氧化层,然后重新插接。




四、拔插交换法:先关机,然后将插件板逐块拔出;每拔出一块板就开机观察机器运行状态,一旦拔出某块后、工控主板运行正常,那么就是该插件板有故障、或相应I/O总线插槽及负载电路故障;若拔出所有插件板后,系统启动仍不正常,则故障很可能就在工控主板上。


五、静态/动态测量法:


1、静态测量法:让工控主板暂停在某一特写状态下,根据电路逻辑原理或芯片输出与输入之间的逻辑关系,用万用表或逻辑笔测量相关点电平,来分析判断故障原因。


2、动态测量分析法:编制专用论断程序或人为设置正常条件,在机器运行过程中,用示波器测量观察有关组件的波形,并与正常的波形进行比较,以便判断故障部位。


佩特科技是广州地区知名的嵌入式方案研发公司,产品涉及工控主板、嵌入式准系统、工业整机和工业平板电脑等,在交通、金融、医疗、军工等多个领域实现了应用拓展。佩特科技不仅研发技术先进,批量出货能力强大,也提供嵌入式芯片方案定制,欢迎咨询洽谈。
