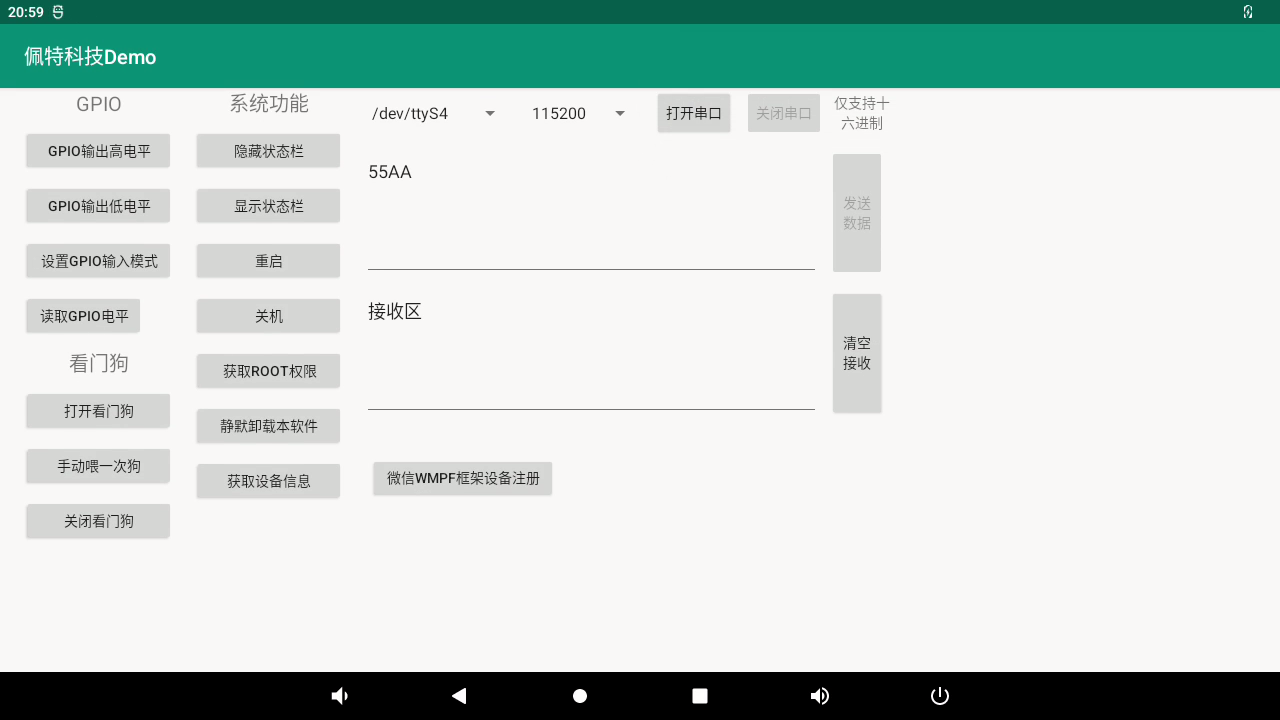

一、程序启动运行后的界面

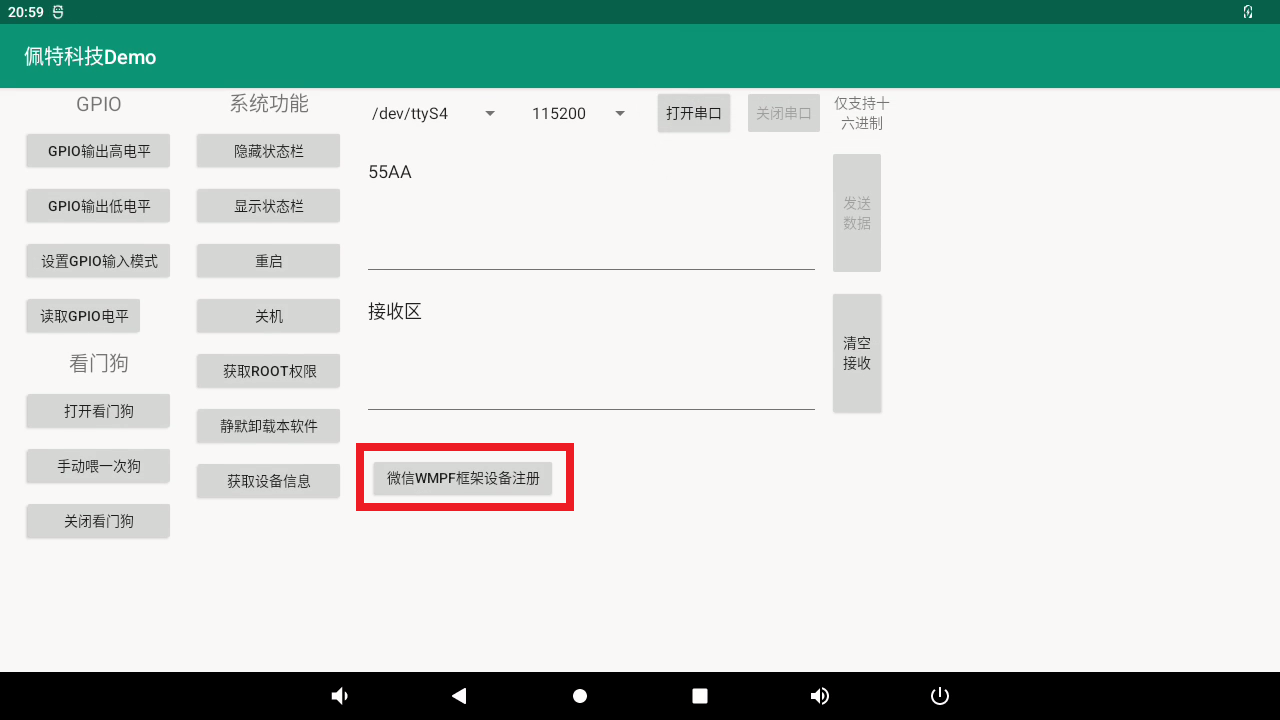

二、微信WMPF框架设备注册功能

点击红框内的按钮，会调用WMPF框架的注册函数，注意，注册过程需要联网

特别注意：注册过程会操作主板RPMB分区，而且此分区只能操作一次，一旦注册成功此主板就不能再次修改注册信息

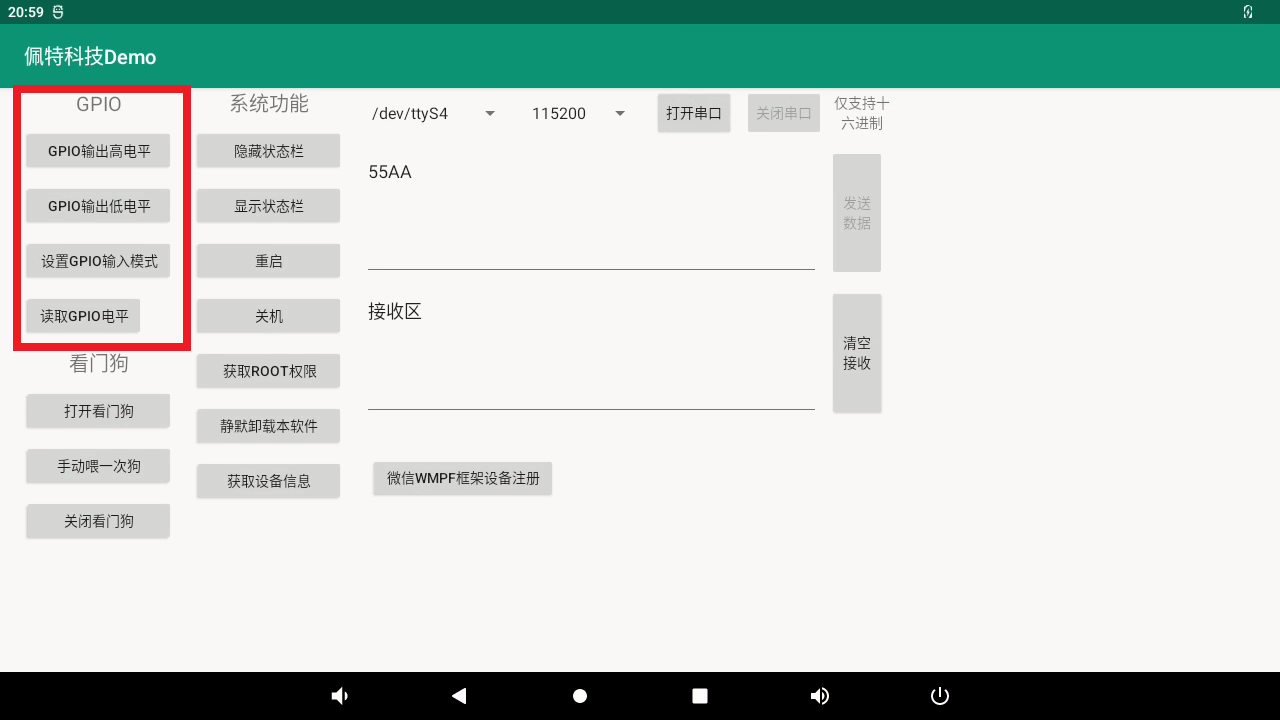

三、主板GPIO功能

上图红框内的内容为测试主板GPIO输入输出功能，通过 sysfs 方式控制 GPIO，GPIO 的操作接口包括 direction 和 value 等，direction 控制 GPIO 输入和输入模式，而 value 可控制 GPIO 输出或获得 GPIO 输入。

例如控制调试灯GPIO操作如下（串口终端命令行方式）：

调试灯GPIO设置为输出    echo out > /sys/class/gpio/gpio23/direction

调试灯GPIO输出高电平    echo 1 > /sys/class/gpio/gpio23/value

调试灯GPIO输出高低平    echo 0 > /sys/class/gpio/gpio23/value

调试灯GPIO设置为输入    echo in > /sys/class/gpio/gpio23/direction

读取调试灯GPIO输出输入电平  cat /sys/class/gpio/gpio23/value

当GPIO处于输出和输入模式时都可以读取，当设置为输入模式时读取的是GPIO实际电平，当设置为输出模式时读取的是设置的值（如果设置为高电平输出，外部将引脚电平拉低后，读取的值依然是1）。

应用程序控制请参考源码下的demo程序源码

四、主板硬件看门狗功能

进入内核后默认会启动看门狗，内核崩溃等情况出现，会在 15 秒内自动复位主板。

上层应用程序打开看门狗后，内核将看门狗控制权交由上层应用程序控制，上层应用程序的喂狗间隔建议不大于3秒。

看门狗的使用流程为  打开看门狗à循环喂狗à停止喂狗à关闭看门狗

       喂狗之前必须先打开看门狗，关闭看门狗之前需停止喂狗操作。

       打开看门狗后如果15秒内没有喂狗或关闭看门狗，系统会自动复位。

命令行测试：

       打开看门狗：echo 1 >/sys/class/gzpeite/user/watch_dog

       喂狗：      echo 2 >/sys/class/gzpeite/user/watch_dog

       关闭看门狗：echo 0 >/sys/class/gzpeite/user/watch_dog

应用程序控制请参考源码下的demo程序源码

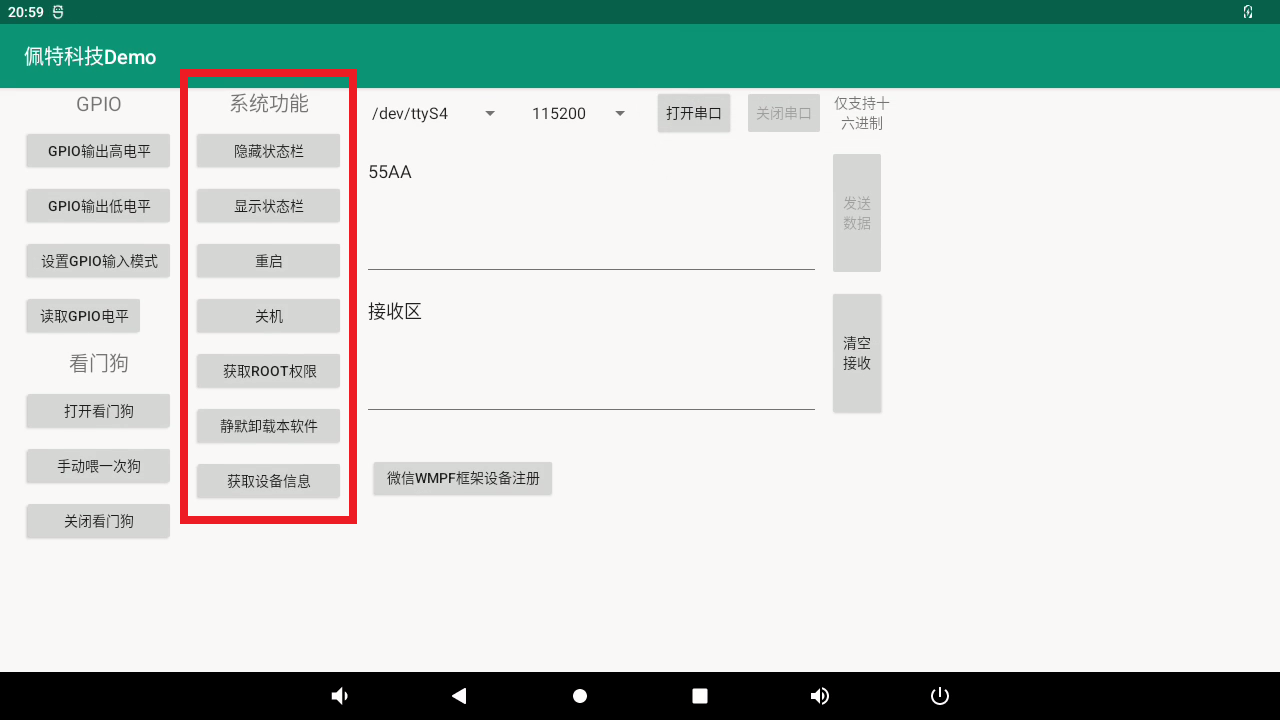

五、主板安卓系统相关功能

隐藏状态栏/显示状态栏：用于隐藏系统的上下状态栏，实现应用全屏显示

重启：调用系统的重启功能，重启主板

关机：调用系统的关机功能，主板关机

获取ROOT权限：对于系统级应用可以获取系统ROOT权限进行相关特殊操作

静默卸载软件：用于卸载指定的软件，系统不弹出相关提示和确认框

获取设备信息：获取系统的ip地址、mac地址等信息

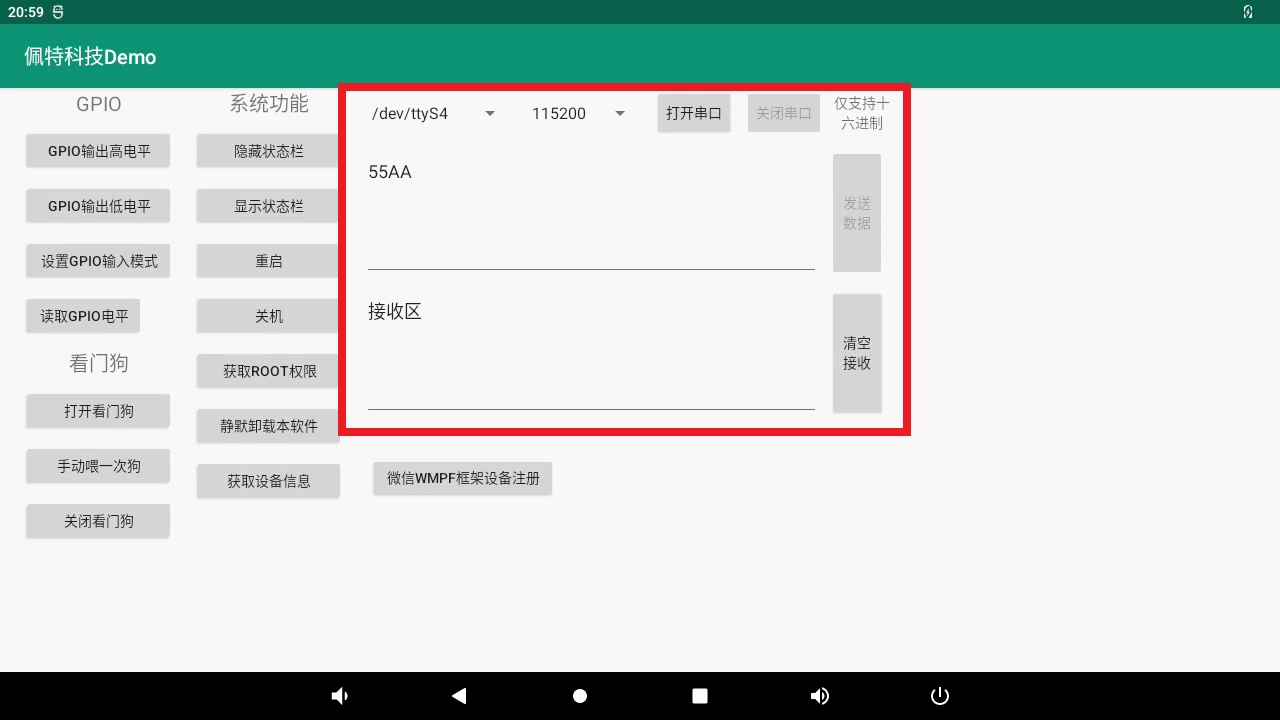

六、主板安卓系统串口收发操作

红框内的功能可以选择设备号、波特率，然后打开串口，在发送款内输入需要发送的内容，点击发送数据。

接收区会自动显示对应串口接收到的内容

为了便于测试，可以硬件上短接串口的发送和接收信号，测试自发自收功能。

广州佩特电子科技有限公司

2024年4月1日
