  1. 全志A133主板开发板
  2. 全志A133主板开发板

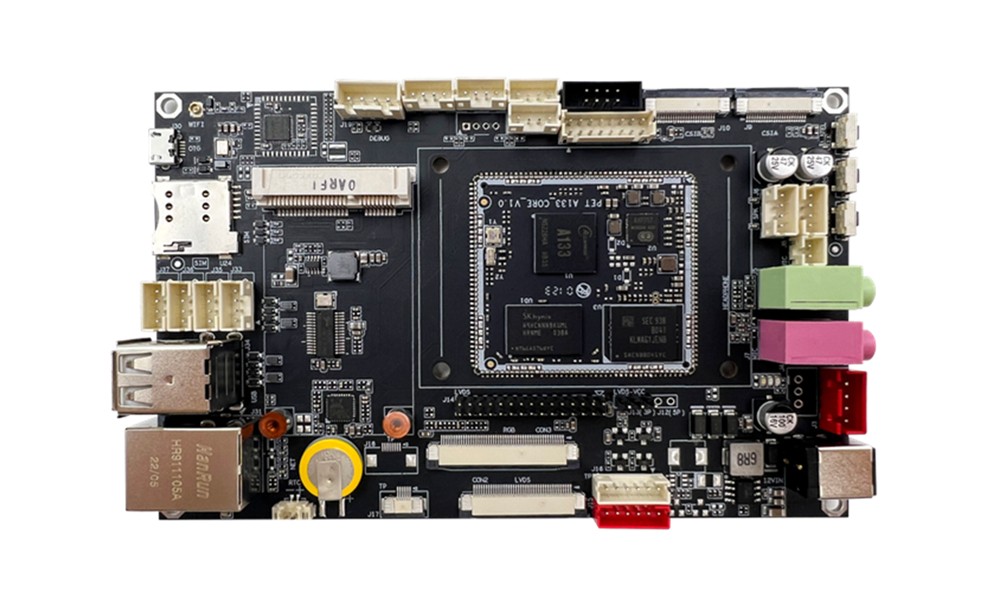

全志A133主板开发板

  • 型号PET_A133_P01
  • 品牌PET

一、PET_A133_P01主板功能功能列表处理器A133 Cortex A53 四核64位操作系统android /安卓 12内存LPDDR4 2G/4G 标配 2GB存储EMMC 8G/16G/32G/64G/128G 标配16GBLVDS显示1路,支持双通道和单通道LVDS显示屏,最大分辨率 1920 x 108

  1. 详细信息

一、PET_A133_P01主板功能


功能列表

处理器

A133 Cortex A53 四核64位

操作系统

android /安卓 12

内存

LPDDR4 2G/4G 标配 2GB

存储

EMMC 8G/16G/32G/64G/128G 标配16GB

LVDS显示

1路,支持双通道和单通道LVDS显示屏,最大分辨率 1920 x 1080

RGB显示

1路,最高支持24位RGB显示屏,最大分辨率 1920 x 1080

MIPI显示

1路,支持4通道MIPI显示屏,最大分辨率 1920 x 1080

摄像头接口

2路,支持MIPI CSI,同时支持USB摄像头

触摸屏接口

I2C电容屏,USB触摸屏

USB接口

OTG 1路、USB-HOST 4

SD/TF

1路

音频接口

MIC 1路,耳机1路,喇叭2路

SPI接口

1路,与GPIO复用

I2C接口

3路,一路与GPIO复用

TTL串口

5

RS232串口

2路(与TTL串口复用)

RS485接口

1路,非标配,(与TTL串口复用)

以太网接口

1路

WIFI/BT

WIFI/BT二合一模组

板载RTC

标配,板载独立RTC芯片及可充电电池

GPIO

14

按键接口

多个,ADC方式可实现多个按键,电源键、复位键、烧写键

NFC接口

1路,支持连接PN7160 NFC模组

PCIE 4G模组接口

1路

北斗/GPS

标配,可选配北斗/GPS模组

4G数据通讯

标配,可选4G模组,支持全网通

电池接口

1路,非标配

电源输入接口

1路,12V

电源输出接口

1路,12V/5V

结构参数

尺寸

140 x 90 单位 mm

PCB工艺

核心板六层板,沉金工艺底板四层

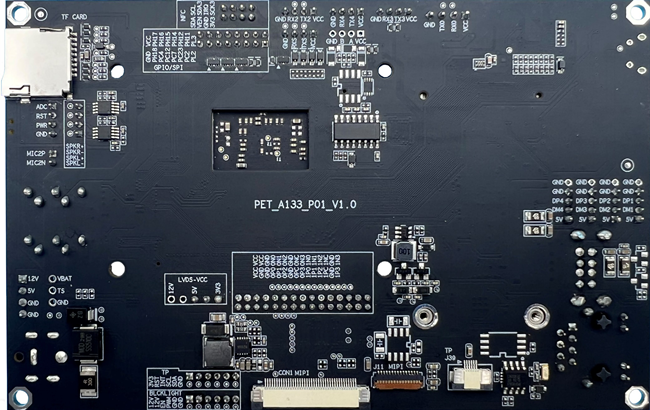

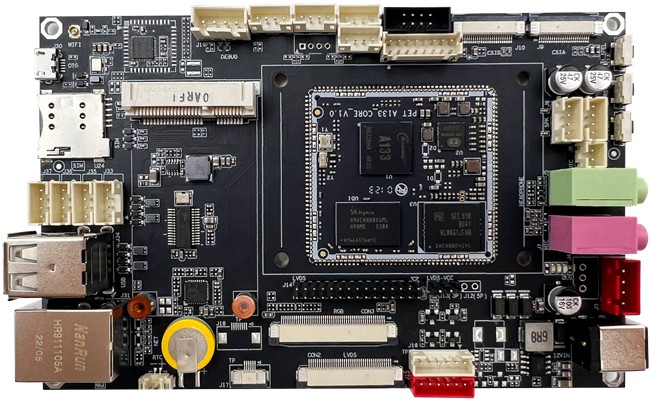

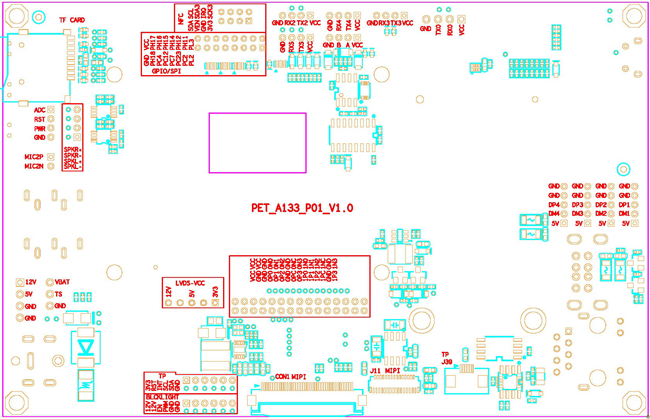

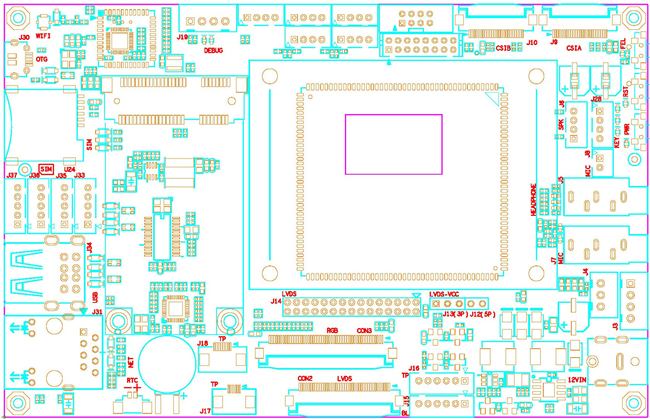

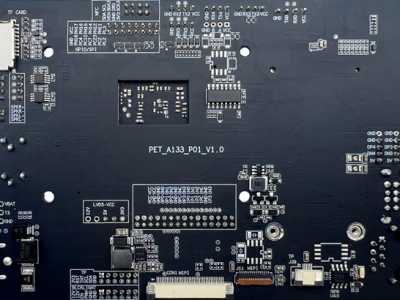

二、PET_A133_P01主板接口位置图










三、PET_A133_P01主板详细参数


接口说明

丝印

接口

接口形式

说明

备注

J2

12V电源输入

2.1*5.5

标配


J3

电源输出

XH 2.54 4Pin

标配

输出12V及5V

J4

电池接口

XH 2.54 3Pin

非标配


J5

耳机座

标准3.5

标配

三段式

J6

喇叭座

PH2.0 4Pin

标配

双通道

J7

麦克风座

标准3.5

标配

J8功能复用

J8

麦克风座

PH2.0 2Pin

标配

与J7功能复用

J9

MIPI CSI 摄像头接口

24Pin 0.5间距

标配

4Lane

J10

MIPI CSI 摄像头接口

24Pin 0.5间距

标配

2Lane

J11

MIPI显示屏接口

31Pin 0.3间距

标配


CON1

MIPI显示屏接口

40Pin 0.5间距

标配


CON3

RGB显示屏接口

50Pin 0.5间距

标配


CON2

LVDS显示屏接口

40Pin 0.5间距

标配


J14

LVDS显示屏接口

PH 2.0 30Pin

标配

支持双通道和单通道LVDS显示屏

J13

LVDS电源跳线

XH2.54 3Pin

标配

3.3V/5V可选

J12

LVDS电源跳线

PH2.54 5Pin

标配

3.3V/5V/12V 与J13位置重叠

J15

LVDS显示屏背光

PH2.0 6Pin

标配


J16

I2C触摸屏接口

PH2.0 6Pin

标配


J17/J39

I2C触摸屏接口

6Pin 0.5间距

标配


J18

I2C触摸屏接口

8Pin 0.5间距

标配


J19

串口/dev/ttyAS0

XH2.54 4Pin

标配

默认为TTL串口,调试串口

J20

串口/dev/ttyAS1

PH2.0 4Pin

标配

默认为RS232,可修改电阻配置为TTL串口

J21

串口/dev/ttyAS2

PH2.0 4Pin

标配

默认为RS232,可修改电阻配置为TTL串口

J23

串口/dev/ttyAS3

PH2.0 4Pin

标配

默认为TTL串口

J24

串口/dev/ttyAS4

PH2.0 4Pin

标配

默认为TTL串口,可补焊器件配置为RS485

J25

RS485 /dev/ttyAS4

PH2.0 4Pin

非标配

补焊器件配置为RS485,与J24功能复用

J26

NFC/GPIO/I2C接口

PH2.0 8Pin

标配

可以连接我司PN7160 NFC模组

J27

14路GPIO/1电源

PH2.0 16Pin

标配


J28

ADC按键接口

PH2.0 4Pin

标配

扩展多个按键

J29

TF卡座


标配


J30

OTG 调试

Micro USB

标配


SW1

Power键


标配


SW2

烧写键


标配


SW3

复位键


标配


A1

WIFI天线接口

MM9329-2700

标配


J31

以太网接口

RJ45

标配


J32

PCIE 4G模组接口

PCI-E

标配


U24

SIM卡接口

Sim卡座

标配


J34

USB接口

双层USB-A

标配


J33

USB接口

PH2.0 4Pin

标配

与J34功能复用

J36

USB接口

PH2.0 4Pin

标配

与J34功能复用

J35

USB接口

PH2.0 4Pin

标配

与J34功能复用

J37

USB接口

PH2.0 4Pin

标配

与J34功能复用,与4G模组功能复用

J38

RTC电池接口

1.25间距 2Pin

标配

可外接RTC电池

BAT1

板载可充电RTC电池

ML1220

标配
