  1. 全志A33安卓主板/开发板PET-A33-P01
  2. 全志A33安卓主板/开发板PET-A33-P01

全志A33安卓主板/开发板PET-A33-P01

  • 型号PET-A33-P01
  • 品牌佩特科技

全志A33开发板/安卓主板/工控主板/VGA主板/游戏主板/Arm主板

  1. 详细信息

一、PET-A33-P01 安卓主板功能


功能列表

处理器

A33 Cortex A7 四核 1.2G

内存

DDR3 1GB

存储

标配EMMC 8GB,其他容量需定制生产

LVDS显示

分辨率最高1280x800

RGB显示

分辨率最高1280x800,外接显示触摸转接板或定制生产(无需转接板)使用我司7寸1024*600显示屏,其他显示屏触摸屏需客户自行设计转接板。

MIPI显示

分辨率最高1280x800,外接显示触摸转接板或定制生产(无需转接板)使用我司10.1寸1280*800显示屏,其他显示屏触摸屏需客户自行设计转接板

VGA显示

非标配1路,可选配VGA模组

摄像头接口

支持USB摄像头

触摸屏接口

非标配1路,支持多点电容屏

USB接口

标配OTG 1路、USB-HOST 3路

SD/TF卡

标配1路

音频接口

标配MIC 1路,耳机1路

喇叭接口

标配1路,可选配功放模组实现两路喇叭输出

按键接口

标配1路

SPI接口

标配1路

I2C接口

标配2路

TTL串口

标配4路

RS232串口

非标配,1路(与一路TTL串口复用),可以选配RS232组件(电平芯片及DB9座)

以太网接口

1路

GPIO

16路

PWM信号

2路

北斗/GPS

非标配,可选配北斗/GPS模组(占用一路TTL串口)

4G数据通讯

非标配,可选4G模组,支持全网通

WIFI/BT

非标配,可选配WIFI/BT模组(如果需要使用蓝牙,则占用一路TTL串口)

板载RTC

标配,板载独立RTC芯片及电池

硬件看门狗

标配,板载硬件看门狗芯片

结构参数

尺寸

160 x 120单位mm

PCB工艺

核心板六层板,沉金工艺,底板四层


说明:非标配的功能可以通过选配模组实现,另外也可以委托我司进行批量定制生产


定制生产和模块焊接两种方式进行可选功能配置比较

定制生产

选配模块

缺点

交期25天左右

优点

交期快

有起订量要求,小于起订量需加收工程费

无起订量要求

优点

外观整洁

缺点

美观度不如定制生产

标配功能可删减

标配功能不能删减

定制研发底板可以降低成本,根据需求重新评估报价

底板四层面积较大,成本较高


二、PET-A33-P01安卓主板研发及定制生产


定制研发型的主板批量价格会根据需求重新评估主板批量报价。


定制内容

研发工作内容

客户需提供资料

交付

周期

费用

备注

不修改主板PCB,修改生产BOM实现功能定制

功能列表

按订单交付主板

20天左右

主板成本

数量少于150需加收2000工程费

功能删减

修改底板尺寸

原理图修改

底板PCB Layout

删减后功能列表

底板尺寸CAD图纸

样板3块

系统烧写镜像

25天左右

5300

定制底板的整板价格需根据需求重新报价。

委托我司量产到3000数量后费用可以冲抵货款

功能增加

修改底板尺寸

原理图设计

底板PCB Layout

驱动调试

全部功能列表

底板尺寸CAD图纸

样板3块

系统烧写镜像

25天左右

跟据需求评估

未选用我司提供的7寸和10.1寸显示屏触摸屏

需要调试客户指定的显示屏和触摸屏

转接板原理图设计

转接板PCB Layout

显示屏驱动研发

触摸屏驱动研发

显示屏触摸屏规格书(含系统初始化资料)

显示屏样品2块,触摸屏样品2块

转接板3块

转接板硬件源文件

系统烧写镜像

10天左右

3200


研发外设驱动

外设驱动研发

外设样品2个,外设接口说明、规格书

系统烧写镜像

跟据需求评估

跟据需求评估


修改开机logo

修改开机logo

LOGO图片

系统烧写镜像

1天

免费

客户跟据文档自行修改系统镜像

修改开机动画

修改开机动画

动画文件

系统烧写镜像

1天

免费

客户跟据文档自行修改系统镜像

修改系统默认设置

修改系统默认设置

详细说明

系统烧写镜像

1天

免费

客户跟据文档自行修改系统镜像

集成上层应用,开机自启动

集成上层应用

应用APK

系统烧写镜像

1天

免费

客户跟据文档自行修改系统镜像

安卓系统功能定制

跟据需求定制安卓系统

详细需求文档

系统烧写镜像

跟据需求评估

跟据需求评估


客户自行进行底板研发,委托我司样板生产

底板Gerber文件

BOM清单

样板3块

20天左右

主板成本

数量少于150需加收2000工程费




三、PET-A33-P01安卓主板图片

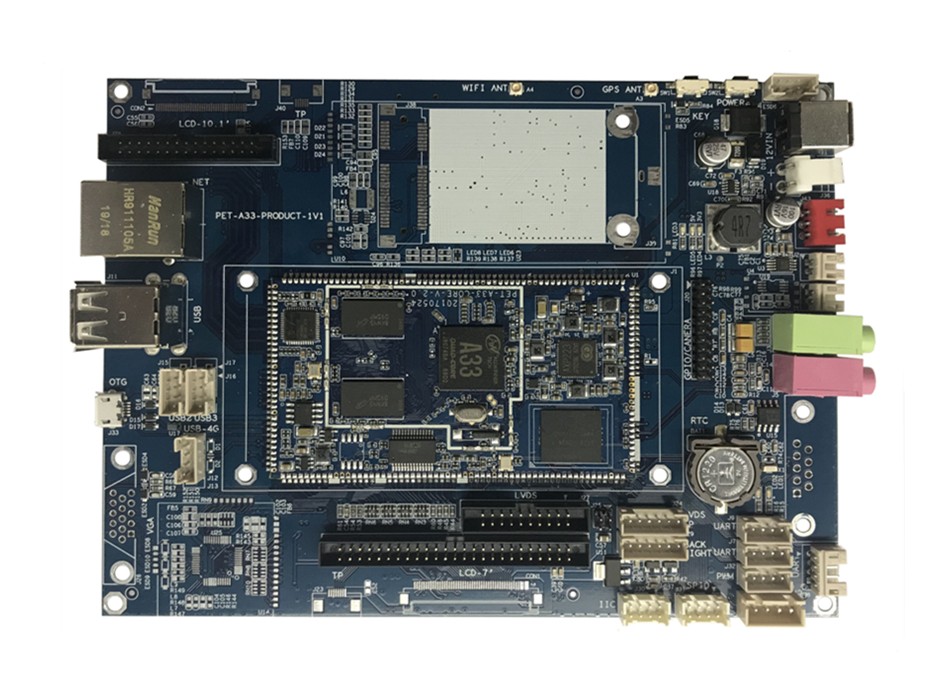

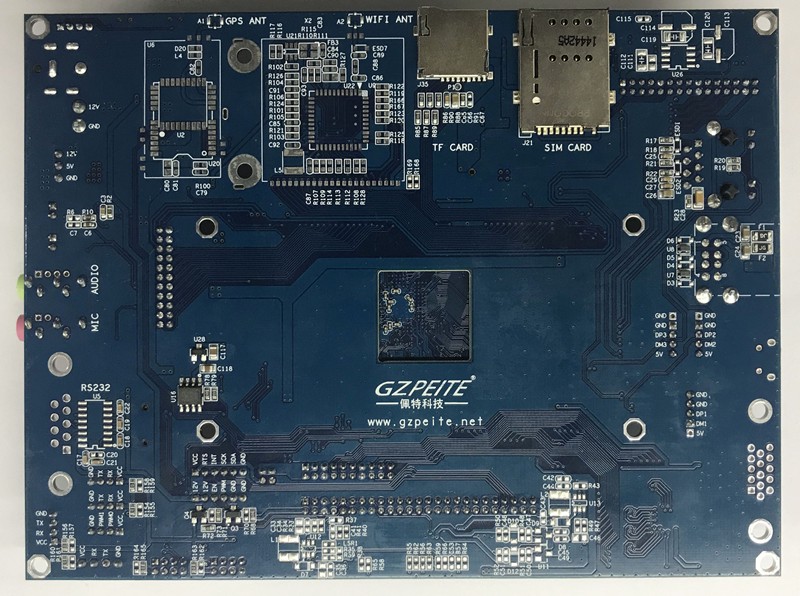

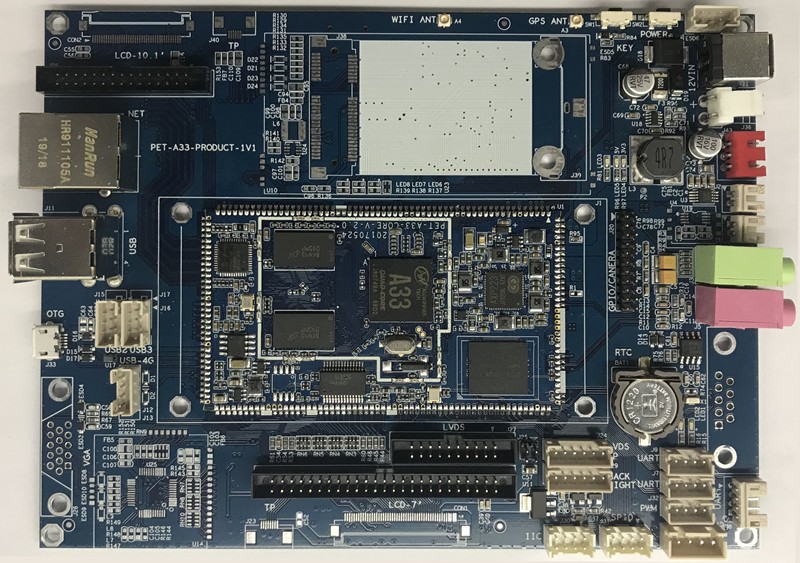

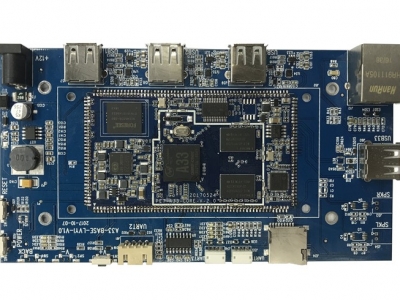

标准版主板正面背面图

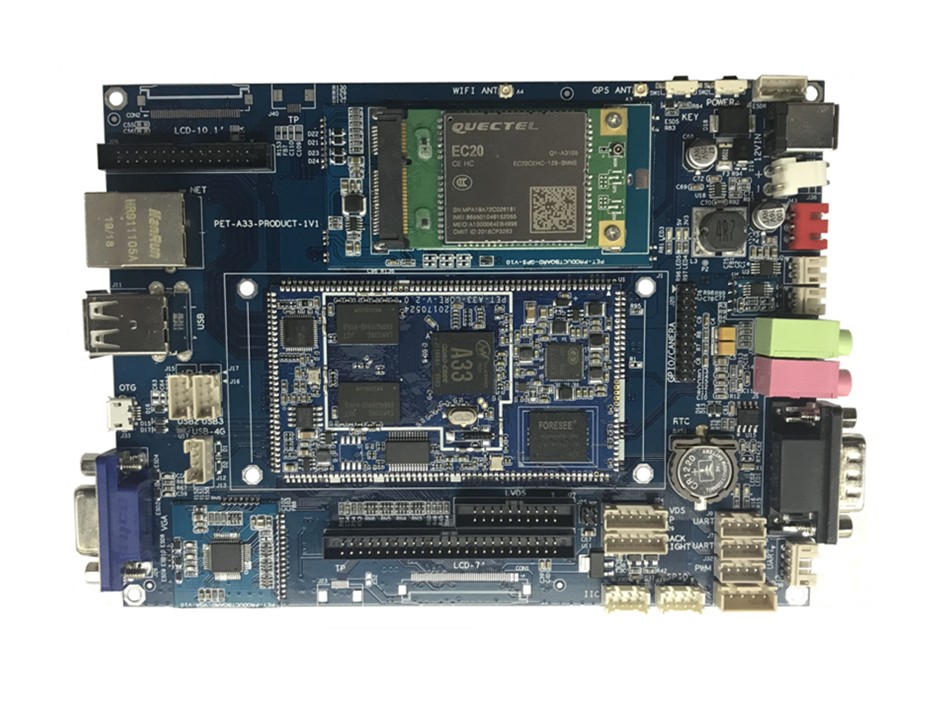

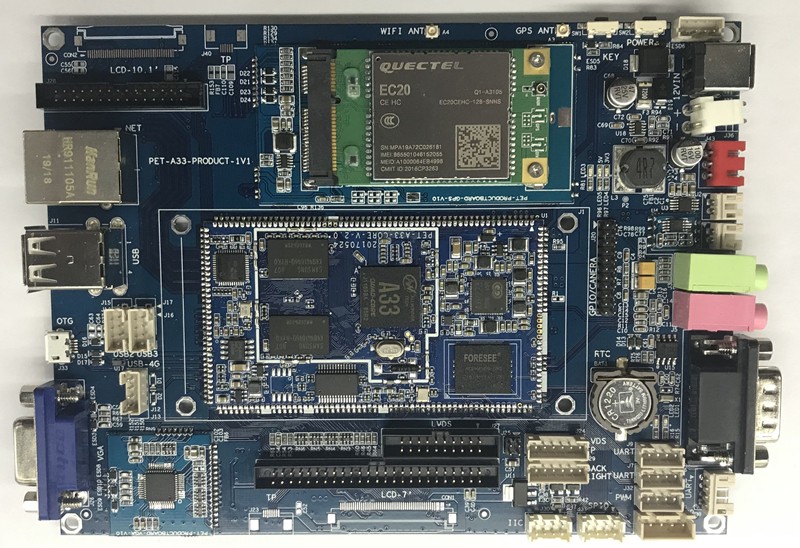

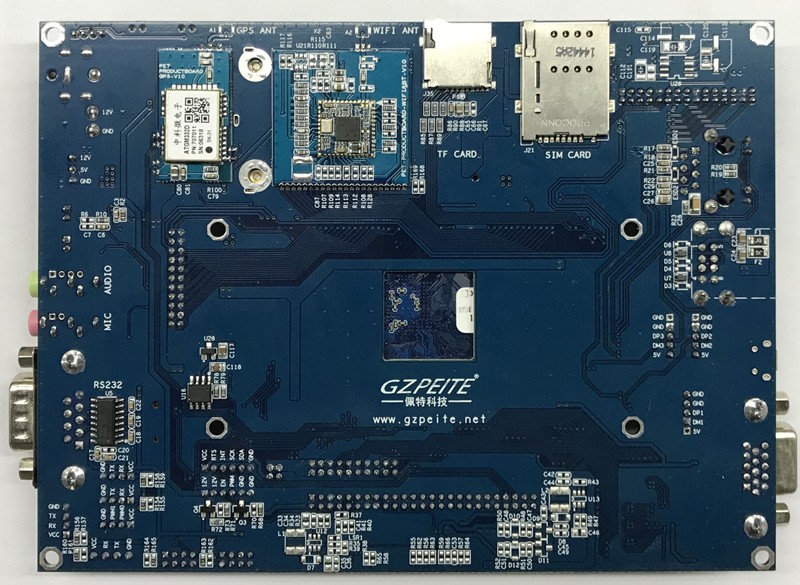

全功能版主板正面背面图(含所有模组)

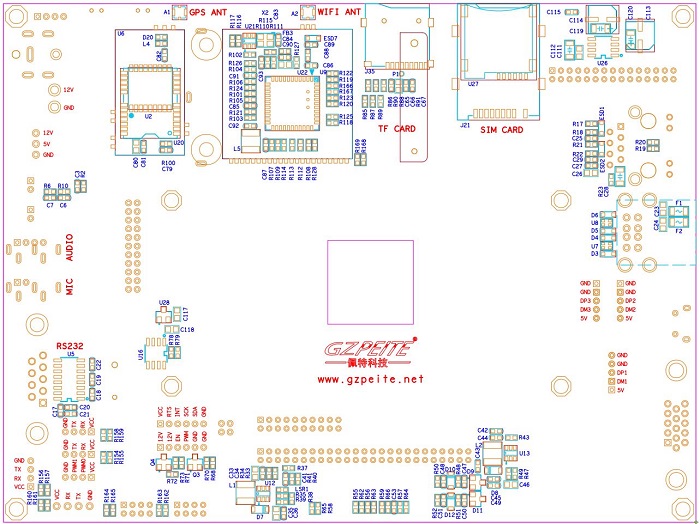

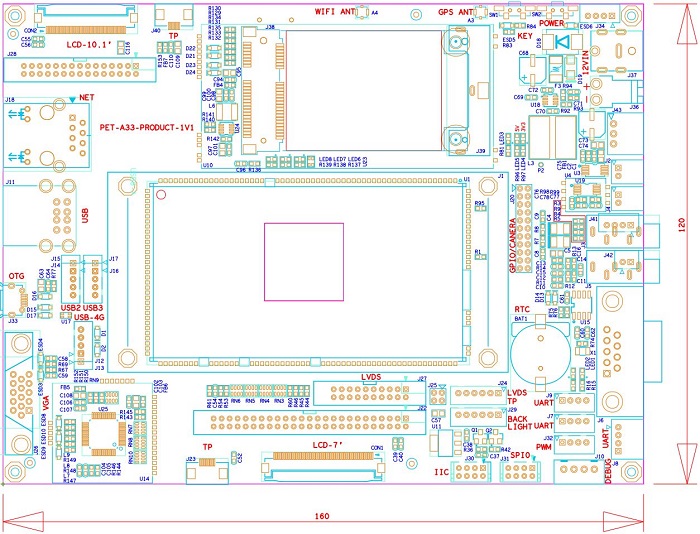

四、PET-A33-P01安卓主板详细参数


接口说明

丝印

接口

接口形式

说明

备注

J2

喇叭座

PH2.0 2Pin

标配


J3

耳机座

标准3.5

标配

与J41功能复用

J5

麦克风座

标准3.5

标配

与J42功能复用

J7

TTL串口/dev/ttyS3

PH2.0 4Pin

标配

默认为普通串口,与GPS功能不可同时使用

J8

TTL串口/dev/ttyS1

PH2.0 4Pin

标配

默认为普通串口,与蓝牙功能不可同时使用

J9

TTL串口/dev/ttyS0

PH2.0 4Pin

标配

默认为普通串口,不可与J6同时使用

J10

TTL串口/dev/ttyS2

XH2.54 4Pin

标配

默认为调试串口可配置为普通串口使用

J11

双层USB座

USB-A

标配


J12

USB接口

PH2.0 4Pin

标配


J14

USB接口

PH2.0 4Pin

标配

与J11复用

J16

USB接口

PH2.0 4Pin

标配

与J11复用

J18

以太网接口

RJ45

标配


J20

17路GPIO及3路电源

2.0 22Pin

标配


J22

RGB及I2C触摸屏牛角座

DC3 2.0 50Pin

标配

与CON1/J23/J24功能复用

可外接我司7寸显示触摸模组或客户自行设计转接板连接不同的显示触摸

J28

MIPI及I2C触摸屏牛角座

DC3 2.0 30Pin

标配

与CON2/J40功能复用

可外接我司10.1寸显示触摸模组或客户自行设计转接板连接不同的显示触摸

J27

LVDS显示屏牛角座

DC3 2.0 20Pin

标配


J25

LVDS电源跳线

PH2.0 4Pin

标配

3.3V/5V可选

J29

LVDS显示屏背光座

PH2.0 6Pin

标配


J30

2通道I2C接口

PH2.0 8Pin

标配


J31

1通道SPI接口

PH2.0 8Pin

标配


J32

2通道PWM信号

PH2.0 4Pin

标配

PWM0与显示屏背光控制复用

J33

OTG 调试座

Micro USB

标配


SW1

功能键


标配


SW2

电源键


标配


J34

按键接口

PH2.0 4Pin

标配

可扩展多个按键

J35

TF卡座


标配


J37

12V电源输入座

2.1*5.5

标配


J36

12V电源输入座

3.96 2Pin

标配

与D19功能复用

J43

电源输出座

XH 2.54 3Pin

标配

输出12V及5V

J4

喇叭座

PH2.0 2Pin

标配

需选配我司功放模组使用

A4/A2

WIFI天线接口

MM9329-2700

标配

需选配我司WIFI蓝牙模组使用

J21

SIM卡接口


标配

需选配我司4G模组使用

J6

RS232串口/dev/ttyS0

DB9

非标配

与J9功能复用, 不可与J9同时使用

J6

RS232串口

DB9

非标配

与J9功能复用

J13

USB接口

PH2.0 5Pin

非标配

与J12复用且位置重叠,不能同时使用,多一个GND用于接带屏蔽线USB设备

J15

USB接口

PH2.0 5Pin

非标配

与J14复用且位置重叠,不能同时使用,多一个GND用于接带屏蔽线USB设备

J17

USB接口

PH2.0 5Pin

非标配

与J16复用且位置重叠,不能同时使用,多一个GND用于接带屏蔽线USB设备

CON1

7寸RGB显示屏

0.5间距50 Pin FPC座

非标配

支持我司7寸1024*600显示屏触摸屏,定制生产时可焊接相关元器件

J23

7寸I2C触摸屏

0.5间距FPC座

非标配

J24

I2C触摸屏接口

PH2.0 6Pin

标配

J26

VGA座


非标配

需选配我司VGA模组使用

CON2

10.1寸MIPI显示屏

0.5间距40 Pin FPC座

非标配

支持我司10.1寸1280*800显示屏触摸屏,定制生产时可焊接相关元器件

J40

10.1寸I2C触摸屏

0.5间距6Pin FPC座

非标配

J41

音频输出

PH2.0 4Pin

非标配

与J3功能复用且位置重叠,不能同时使用

J42

麦克风座

PH2.0 2Pin

非标配

与J5功能复用且位置重叠,不能同时使用


五、PET-A33-P01安卓主板开放资料


Ø   底板原理图源文件、丝印图。

Ø  底板PCB源文件。

Ø  核心板PDF简版原理图。

Ø  底板芯片规格书、接插件规格书。

Ø  uboot源代码。

Ø  Linux 内核源代码

Ø  Android 6.0.1源代码

Ø  丰富的开发文档。


六、可以通过工具直接修改镜像文件进行功能配置


Ø  修改开机图片。

Ø  修改开机动画。

Ø  添加唯一桌面程序,开机自启动

Ø  系统全屏显示,隐藏上下状态条

Ø  修改系统默认音量

Ø  修改系统默认背光亮度

Ø  修改系统默认休眠时间

Ø  修改系统默认语言

Ø  修改开机方式(可设置为上电开机或按电源键开机)

Ø  适配新的RGB和LVDS接口显示屏

Ø  设置系统默认显示屏方向

Ø  强制应用程序与系统方向一致

Ø  开启蓝牙和北斗/GPS功能
