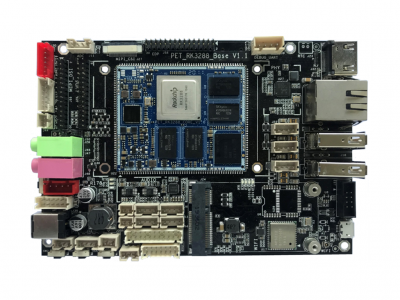

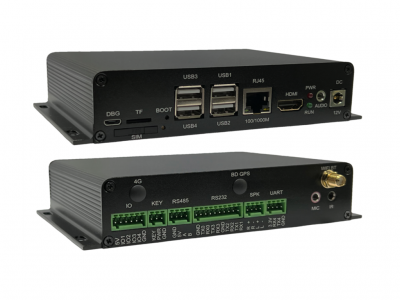

    RK3288工控主板-PET 7P12

    • 型号
    • 品牌PET

    一、PET7P12功能介绍1、PET7P12介绍PET7P12工控机是广州佩特科技有限公司推出的一款新型 Cortex-A17 架构, 主频达 1.8GHz、具有高性能低能耗的工业控制板卡。采用 12V/2A 供电。  2、PET7P12功能特性说明主要参数:参数数据描述CPU 处理器RK3288/4 核主频 1.8GhzARM Cortex-A17 架构操作系统Android 7.1.

    1. 详细信息

    一、PET7P12功能介绍


    1、PET7P12介绍


    PET7P12工控机是广州佩特科技有限公司推出的一款新型 Cortex-A17 架构, 主频达 1.8GHz、具有高性能低能耗的工业控制板卡。采用 12V/2A 供电。





    2、PET7P12功能特性说明


    主要参数:

    参数

    数据

    描述

    CPU 处理器

    RK3288/4 核主频 1.8Ghz

    ARM Cortex-A17 架构

    操作系统

    Android 7.1.2

    已完全 ROOT

    运行内存

    2GB

    4 片 512MB DDR3 共 2GB

    EMMC

    8GB

    EMMC

    GPU

    ARM Mali-T764

    OpenGLES1.1/2.0/3.0                                    OPEN

    VG1.1, OPENCL, Directx11


    显示性能参数:

    参数

    数据

    描述

    接口

    RGB


    分辨率

    1024x600

    比例 16:9

    触摸形式

    电容式

    5 点

    亮度

    400 cd/㎡


    视角

    全视角

    IPS


    提供多种外设,功能特性如下:

    接口

    数量

    描述

    电源

    1 路

    DC5.5*2.1MM

    串口

    4 路 RS232,2 路 RS485 接口(选配)

    2 路 RS485 与 RS232 复用,232 接口为 PH-2.0MM-10P 座子,485 接口为

    PH-2.0MM-4P 座子

    USB

    4 路 HOST,1 路 DEVICE 接口

    对外引出 4 路 USB HOST

    音频接口

    1 路 MIC,2 路 SPK 接口

    双声道 8Ω/3W 功放,SPK 接插件

    PH2.0MM-4P 座子

    百兆以太网接口

    1 路

    10/100Mbps 自适应网络接口

    HDMI 接口

    1 路

    HDMI2.0 通用接口

    TF

    1 路

    TF 卡接口

    SIM 卡

    1 路

    标准 SIM 卡

    GPIO

    4 路

    IO 接口,支持 3V3 的 IO,接插件

    PH2.0MM-5P

    蓝牙模块

    1 路

    需选用 AP6212 蓝牙、WIFI 二合一

    模块。支持蓝牙 4.2 协议

    WIFI 模块接口

    1 路

    4G 模块接口

    1 路(选配)

    7 模全网通模块

    支持 GPS 全球定位,需选用带 GPS 功能的移远 4G 模块

    GPS 模块

    1 路(选配)

    按键

    1 个

    1 个 recovery 按键(用于烧写)

    LED

    2 个

    1 个电源指示灯,一个心跳灯


    电源要求:

    参数

    测试条件

    最小值

    典型值

    最大值

    单位

    工作电压


    11.5

    12

    12.5

    V

    工作电流

    12V


    600


    mA

    注:推荐使用优质 12V/2A 电源供电


    环境特性:

    参数

    测试条件

    最小值

    典型值

    最大值

    单位

    工作温度


    -10

    25

    70

    存储温度


    0


    50

    工作湿度


    5


    95

    RH%


    二、PET7P12 硬件接口说明


    1、串口


    UART1、UART2、UART3、UART4 这 4 路均经过 RS232 电平转换,做过防静电处理。

    另外UART3、UART4 是RS232 与RS485 硬件复用(UART3、UART4 要么用于RS232, 要么用于 RS485,两者不可同时使用)。串口定义如下表所示:注:UART2 串口是调试接口,在启动时会有打印信息出现,开机后可作为普通串口使用。

    232 串口(J15):

    串口

    管脚

    管脚定义

    设备节

    电平



    UART1

    1

    RXD1_232



    ttyS1



    RS232

    2

    TXD1_232



    UART2

    3

    RX2



    ttyS2



    RS232

    4

    TX2


    5

    GND


    0V



    UART3

    6

    RXD3_232



    ttyS3



    RS232

    7

    TXD3_232



    UART4

    8

    RXD4_232



    ttyS4



    RS232

    9

    TXD4_232


    10

    GND


    0V


    485 串口(J16):

    串口

    管脚

    管脚定义

    设备节

    电平



    UART3

    1

    3A



    ttyS3



    RS485

    2

    3B



    UART4

    3

    4A



    ttyS4



    RS485

    4

    4B



    2、USB-HOST 接口


    PET7P12 已集成 4 路 USB-HOST,这 4 路 USB 接口可以外接多种 USB 外设,例如USB 键盘鼠标、U 盘、USB 接口摄像头(支持 UVC 协议)等常用外设。


    3、USB-DEVICE 接口


    DEV 接口是 USB-DEVICE 接口。此接口只能用于系统烧写与 ADB 调试。


    4、音频接口


    MIC 为麦克风接口,SPK 为扬声器接口。SPK 接口是一个双声道 8Ω/3W 的功放电路。注意:MIC 的三角头标识为接口 1 号引脚。


    接口

    管脚

    管脚定义



    MIC

    1

    MICIN1N(RIN1)

    2

    MICIN1P(LIN1)

    接口

    管脚

    管脚定义





    SPK

    1

    +OUT_L

    2

    -OUT_L

    3

    -OUT_R

    4

    +OUT_R


    5、以太网接口


    PET7P12 通过 RJ45 引出一路百兆自适应以太网接口。如果要使用安卓的以太网功能,用户需要将网线插入 ETH 接口,然后通过设置打开以太网功能。默认的以太网是 DHCP 方式分配 IP,如果要手动配置 IP 地址,可以在高级设置中配置。


    6、HDMI 接口


    HDMI 是高清屏接口,4 组差分线。即外壳丝印 HDMI 接口。用户可以外接多种尺寸的显示器。默认分辩率是 1920*1080。


    7、GPIO 接口


    GPIO 接口,只支持 3V3 信号引脚。注意:三角头标识为接口的 1 号脚。


    管脚

    管脚定义

    管脚

    管脚定义

    1

    GND

    2

    GPIO3_D3_U

    3

    GPIO3_D1_U

    4

    GPIO4_B1_U

    5

    GPIO3_D0_U




    8、4G 模块


    如果需要使用 4G 功能,PET7P12 可以选配 4G 模块。只需要将 SIM 卡放到卡槽中,然后断电重启即可使用 4G 功能。SIM 的卡座是在板子的顶层,方向以SIM 卡托为准。

    底板卡座是带卡托SIM 卡座,我们配带使用的是移远的 4G 模块,支持全网通,具体如下表:

    移远 EC20

    7 模

    移动 2G

    3G

    4G

    物联

    支持

    联通 2G

    3G

    4G

    物联

    支持

    电信 2G

    3G

    4G

    物联

    支持


    9、WIFI 与蓝牙模块


    PET7P12 配有蓝牙 WIFI 二合一的 AP6212 模块。AP6212 可以支持蓝牙 4.2 协议2.4G WIFI,在配对后支持和手机等设备互传文件的功能。


    10、GPS 模块


    PET7P12 在配上带 GPS 功能的移远 4G 模块后,能够支持快速、准确的定位功能。如果需要此功能,还需要将 GPS 天线放到户外空旷位置,此时开启安卓的定位功能,就可以获得设备此时的经纬度坐标。


    11、按键


    PET7P12 上共有 1 个按键,按键功能如下:

    1. RECOVERY 按键;(一般在烧写时使用)

    关于使用 RECOVERY 按键烧写 img 格式的镜像,用户可以参考用户手册。


    12、TF 卡座


    板载引出 4 位数据线接 TF 卡座,支持大容量存储,设计了热插拔检测,支持 eMMC 协议 4.3 和 SD Memory Card 协议 v2.0。


    13、LED 接口


    PET7P12 共有两个 LED 灯,POWER 灯是电源指示灯,安卓屏正常供电时,POWER 灯保持常亮。USR 是在系统正常运行时会闪烁,异常时常亮。


    三、PET7P12整机尺寸
